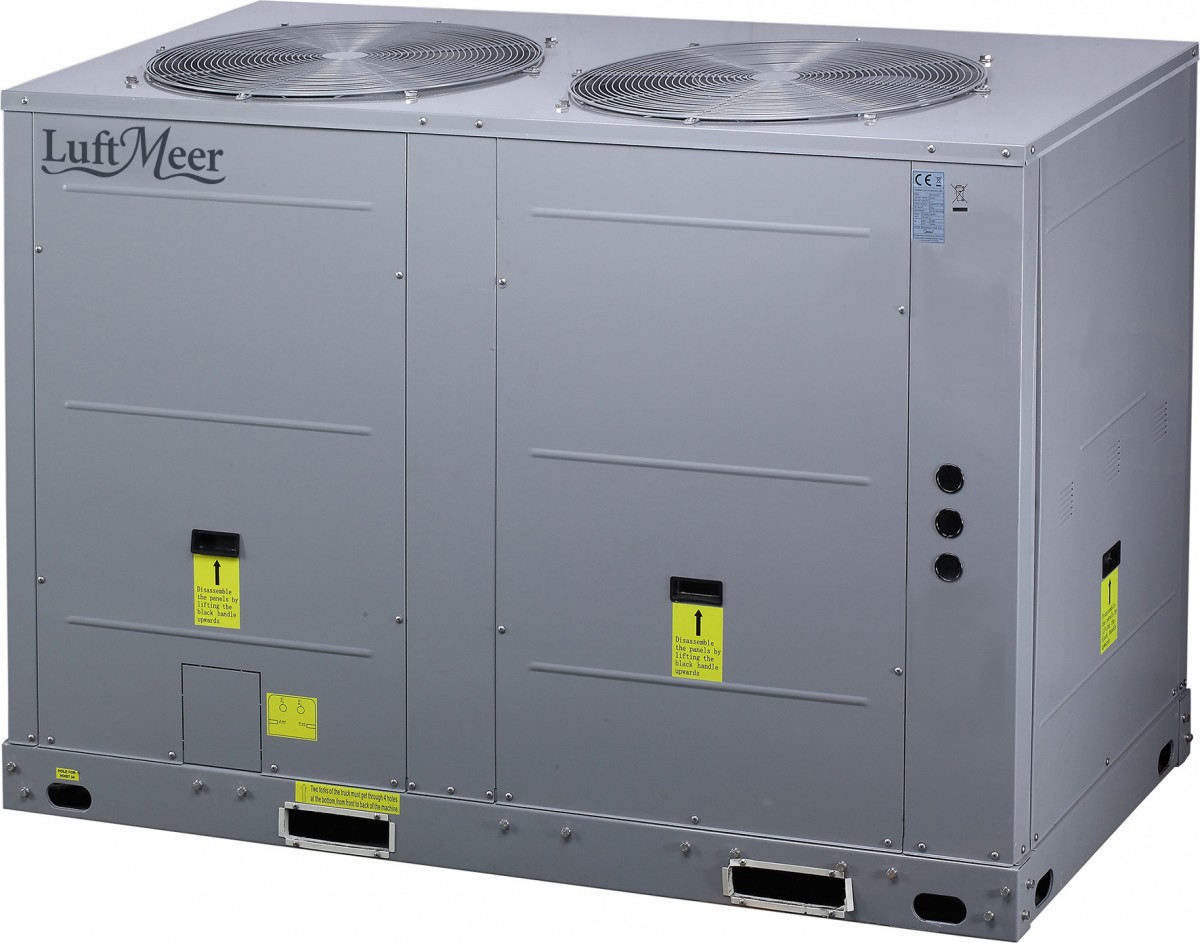

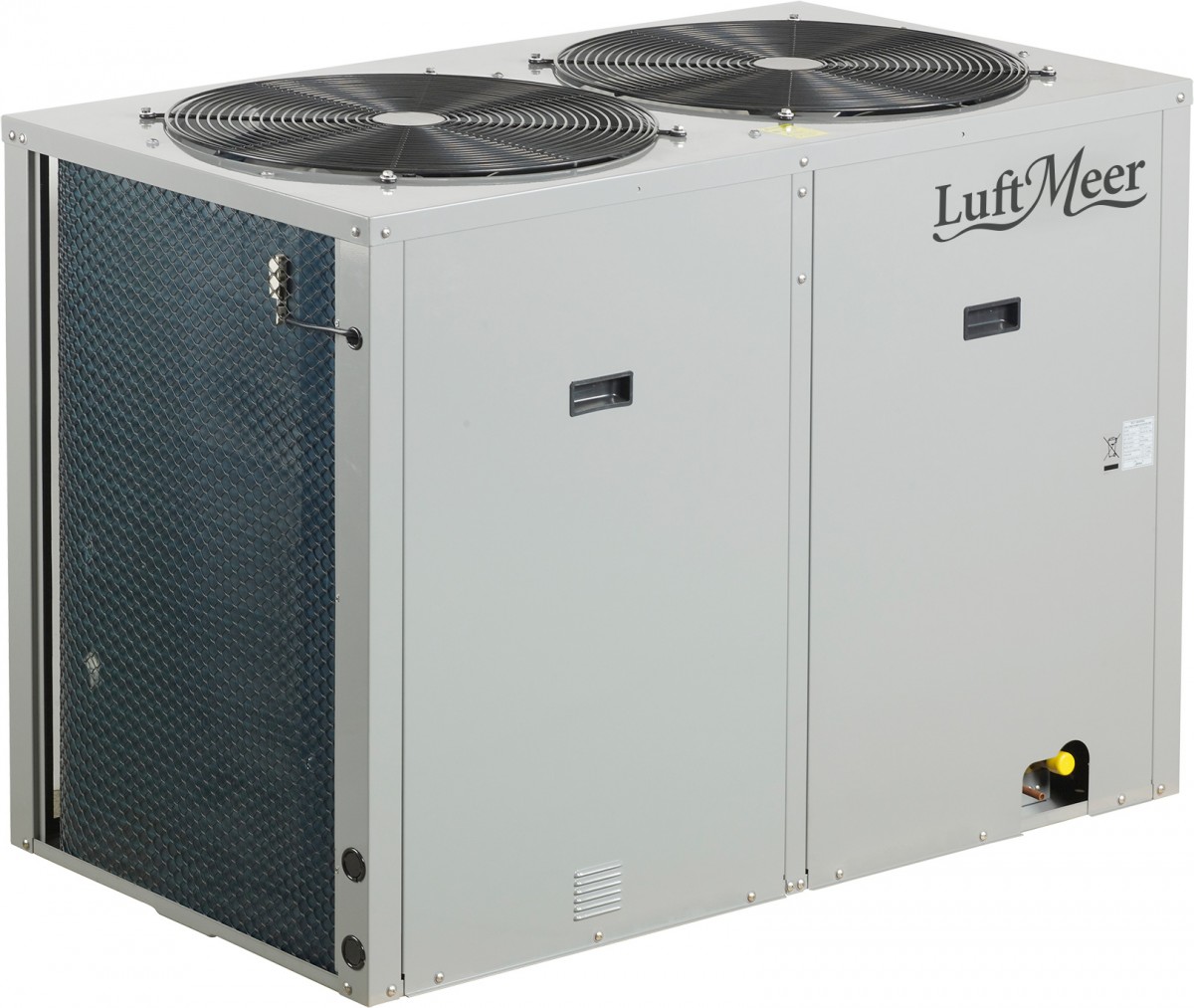

Серия LuftMeer

Преимущества

Высокоэффективный компрессор

  • Высокая эффективность роторных и спиральных компрессоров
    • в моделях до 7,1 кВт используется роторный компрессор
    • в моделях свыше 7,1 кВт используется спиральный компрессор
  • В компрессоре предусмотрена тепловая защита, что предотвращает перегрев двигателя
  • Простая конструкция, компактные размеры и небольшой вес

Двигатель с прямым приводом

  • Прямой привод электродвигателя определяет его высокий КПД
  • Антикоррозионные алюминиевые лопасти (для моделей типа top-disharge)

Высокая эффективность теплообменника

  • Пластины теплообменника покрыты антикоррозийным и гидрофильным слоем, обеспечивая длительный срок службы змеевика и сохраняя расходы на техническое обслуживание.
  • Медные трубки с внутренним оребрением повышают эффективность теплообмена

Высокая надежность

  • Функции контроля, самодиагностики и защиты
  • функция самодиагностики (для устройств > 7.1 кВт)
  • защита от замыканий фазы (доступно для 3-фазных устройств)

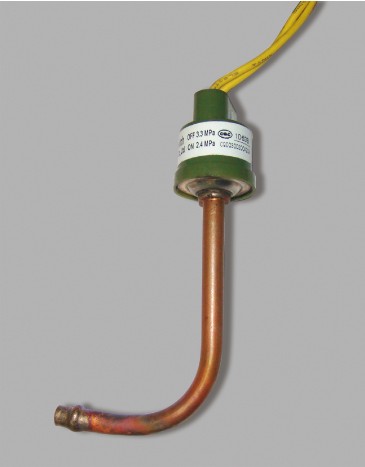

  • защита реле высокого/низкого давления (доступно для устройств >7.1 кВт)
  • защита ВКЛ/ВЫКЛ датчика температуры.

Простая в установке и обслуживании система хладагента

  • Система кондиционирования с использовнием ККБ, в отличие от системы чиллер/фанкойл, может эксплуатироваться при отрицательных темпертурах без использования антизамерзающих жидкостей. Это уменьшает расходы на техническое обслуживание и облегчает установку.

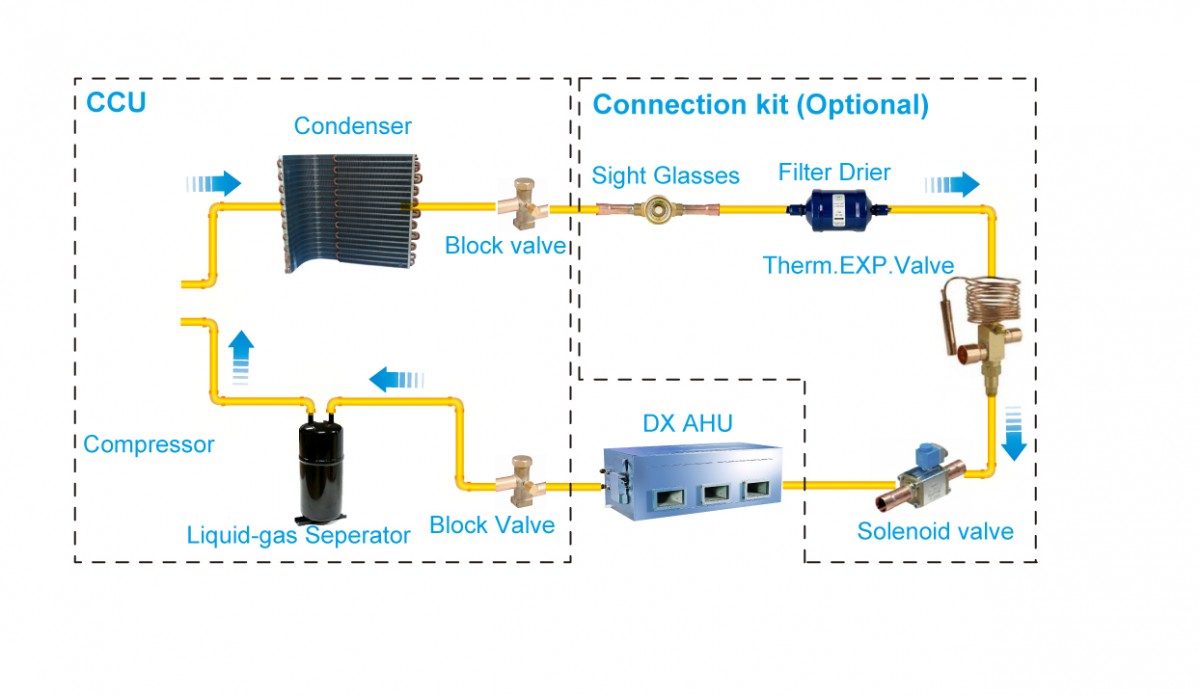

  • Для подключения к испарителю необходимо использовать комплект для подключения
  • Смотровое стекло
  • Фильтр-осушитель
  • Термо-расширительный клапан
  • Электромагнитный клапан и обмотка электромагнитного клапана
Номинальное условие испытания (температура)
Номинальное условие испытания (температура)При внутренней установке
по сухому термометру (oC)по влажному термометру (oC)по сухому термометру (oC)по влажному термометру (oC)
Охлаждение27192719
3,2 кВт
5,3 кВт
7,1 кВт
10,5 кВт
14 кВт / 16 кВт
МодельLMCCU-3CN1LMCCU-5CN1LMCCU-7CN1LMCCU-10CN1LMCCU-14CN1LMCCU-16CN1
Источник питания-220-240 В~, 1 Ф, 50 Гц220-240 В~, 1 Ф, 50 Гц220-240 В~, 1 Ф, 50 Гц380-415 В~, З Ф, 50 Гц380-415 В~, З Ф, 50 Гц380-415В~, ЗФ, 50Гц
Диапазон температуры окружающей среды-18°С~43°С18°С~43°С18°С~43°С18°С~43°С18°С~43°С18°С~43°С
ОхлаждениеМощностьВт320053007100105001400016000
Вх. мощностьВт130020502700400052006200
Хладагент (тип/загрузка)гR410A / 800R410A/860R410A/1350R410A/2,500R410A/3,000R410A/3,050
КомпрессорМодель-PA140G1C-4FT1PA225M2CS-4KU2PA290G2CS-4MU1C-SBN303H8DC-SBN373H8DC-SBN453H8D
Количество-11111
Модель двигателя вентилятора (*количество)-YDK24-6F(B)(X1)YDK48-6H (х1)YDK53-6C (х1)YDK190-6D(B)(x1)YDK65-6F(B) (х2)YDK65-6F(B) (х2)
Уровень шумадБ(А)54.159.359.363.262.962.4
ТеплообменникТип-Медная труба и алюминиевое оребрение
Размер трубыммФ7Ф5Ф5Ф7Ф7Ф7.94
Труба хладагентаЖидк. / газммФ6.35/Ф12.7Ф6.35/Ф12.7Ф9.53/Ф16Ф9.53/Ф19Ф9.53/Ф19Ф9.53/Ф19
Размеры (ШхВхГ)мм780 x 547 x 250762 x 593 x 282842 x 695 x 324990 x 966 x 354900 x 1167 x 340900 x 1167 x 340
Упаковка (ШхВхГ)мм895 x 570 x 320872 x 630 x 340950 x 740 x 3801105 x 985 x 4201017 x 1195 x 4281017 x 1195 x 428
Вес нетто/бруттокг27.5/29.535.5/37.547.5/49.583/9394/10595/107
22 кВт / 28 кВт
35 кВт
45 кВт
53 кВт / 61 кВт
70 кВт
105 кВт
МодельLMCCU-22CN1LMCCU-28CN1LMCCU-35CN1LMCCU-45CN1LMCCU-53CN1LMCCU-61CN1LMCCU-70CN1LMCCU-105CN1
Источник питания380-415 В~, З Ф, 50 Гц380-415 В~, З Ф, 50 Гц380-400В~, З Ф, 50 Гц380-415 В~, З Ф, 50 Гц380-400 В~, З Ф, 50 Гц380-400 В~, З Ф, 50 Гц380-400 В~, З Ф, 50 Гц380-400 В~, З Ф, 50 Гц
Диапазон температуры окружающей среды17°С~52°С17°С~52°С17°С~52°С17°С~46°С17°С~46°С17°С~46°С17°С~46°С17°С~46°С
ОхлаждениеМощностьВт22000280003500045000536170105
мощностьВт75869590126231760016,8192228
Хладагент (тип/загрузка)гR410A/5400R410A/6000R410A/7200R410A/10000R410A /11,000R410A/12,400R410A/17,000R410A/18,000
КомпрессорМодель ZP90KCE-TFD-522ZP120KCE-TFD-522SH140A4ALCE605DH-59D2YGSH105A4ALCSH120A4ALCSH140A4ALCSH184A4ALC
Количество-11 132222
Модель двигателя вентилятора (*количество)-YDK210-6A (х2)YDK400-4C (х2)YDK400-4C (х2)YDK380-4D (х2)YS600-6P (х2)YS1100-6 (х2)YS1100-6 (х2)YS1500-6 (х2)
Уровень шумадБ (А)6567697073767678
ТеплообменникТип-Медная труба и алюминиевое оребрение
Размер трубыммФ7.94Ф7Ф7Ф7.94Ф7.94Ф7.94Ф7.94Ф7
Труба хладагентаЖидк. / газммФ9.53/Ф22Ф9.53/Ф25Ф12.7/Ф28.6Ф16/Ф32Ф12.7/Ф25 (х2)Ф12.7/Ф25 (х2)Ф12.7/Ф25 (х2)Ф12.7/Ф25 (х2)
Размеры (ШхВхГ)мм1255 x 908 x 7001255 x 908 x 7001,255 x 908 x 7001250 x 1615 x 7651825 x 1245 x 8991825 x 1245 x 8992158 x 1260 x 10822158 x 1670 x 1082
Упаковка (ШхВхГ)мм1320 x 1060 x 7301320 x 1060 x 7301320 x 1060 x 7301310x 1780x8251844 x 1272 x 9241844 x 1272 x 9242168 x 1275 x 11052168 x 1686 x 1105
Вес нетто/бруттокг171/190185/202199/215288/308395/405395/405508/523570/582
