Модельный ряд
Компактные установки серии LM Kompakt производятся и поставляются в четырех типоразмерах в диа-
пазоне расхода воздуха от 500 до 6000 м3/ч.
Установки серии Kompakt возможны в исполнении с опорной рамой на ножках. Ножки поставляются
отдельно и должны быть установлены на объекте.

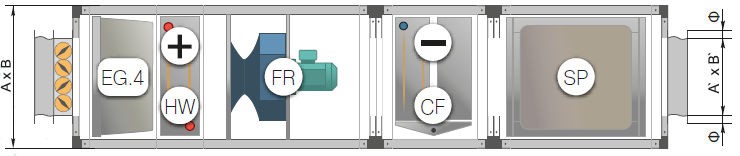

Габаритные размеры и скорости воздуха в сечении установок
| ГабаритыПрисоединение | Расход воздуха (м3/ч) в зависимости от скорости воздуха через теплообменник (м/с) |
А, мм | В, мм | А', мм | В', мм | Ф | 1,5, м/с | 2,0, м/с | 2,5, м/с | 3,0, м/с | 3,5, м/с | 4,0, м/с | 4,5, м/с | 5,0, м/с | 5,5, м/с | 6,0, м/с |
|
---|
15 | 680 | 370 | 620 | 310 | 20 | 675 | 900 | 1125 | 1350 | 1575 | 1800 | 2025 | 2250 | 2475 | 2700 |
25 | 680 | 495 | 20 | 430 | 20 | 1013 | 1350 | 1688 | 2025 | 2363 | 2700 | 3038 | 3375 | 3713 | 4050 |
35 | 880 | 495 | 80 | 430 | 20 | 1418 | 1890 | 2363 | 2835 | 3308 | 3780 | 4253 | 4725 | 5198 | 5670 |
50 | 980 | 590 | 90 | 530 | 20 | 2052 | 2736 | 3420 | 4104 | 4788 | 5472 | 6156 | 6840 | 7524 | 8208 |
Базовые модули установок
KOMPAKT 15 | L, мм | Вес, кг | KOMPAKT 15 | L, мм | Вес, кг | KOMPAKT 15 | L, мм | Вес, кг |
Вентилятор |
/FF.E14.2E | 505 | 28 | /FB.E28.2E | 505 | 32 | /FR.C22.007T2 | 650 | 32 |
Моноблок ФИЛЬТР + НАГРЕВАТЕЛЬ ВОДА + ВЕНТИЛЯТОР |
/EG.04-HW.2-FF.E14.2E | 980 | 48 | /EG.04-HW.2-FB.E28.2E | 1125 | 52 | /EG.04-HW.2-FR.C22.007T2 | 1125 | 52 |
/EG.04-HW.3-FF.E14.2E | 980 | 51 | /EG.04-HW.3-FB.E28.2E | 1125 | 55 | /EG.04-HW.3-FR.C22.007T2 | 1125 | 55 |
Моноблок ФИЛЬТР + ВЕНТИЛЯТОР |
/EG.04-FF.E14.2E | 780 | 53 | /EG.04-FB.E28.2E | 925 | 57 | /EG.04-FR.C22.007T2 | 925 | 57 |
KOMPAKT 25 | L, мм | Вес, кг | KOMPAKT 35 | L, мм | Вес, кг | L, мм | Вес, кг | KOMPAKT 50 | L, мм | Вес, кг |
Вентилятор |
/FR.C28.015T2 | 750 | 32 | /FR.C31.015T2 | 750 | 48 | 650 | 59 | /FR.C35.022T2 | 800 | 64 |
Моноблок ФИЛЬТР + НАГРЕВАТЕЛЬ ВОДА + ВЕНТИЛЯТОР |
/EG.04-HW.2-FR.C28.015T2 | 1225 | 55 | /EG.04-HW.2-FR.C31.015T2 | 1225 | 68 | 1125 | 79 | /EG.04-HW.2-FR.C35.022T2 | 1275 | 84 |
/EG.04-HW.3-FR.C28.015T2 | 1225 | 58 | /EG.04-HW.3-FR.C31.015T2 | 1225 | 71 | 1125 | 82 | /EG.04-HW.3-FR.C35.022T2 | 1275 | 88 |
Моноблок ФИЛЬТР + ВЕНТИЛЯТОР |
/EG.04-FR.C28.015T2 | 1025 | 59 | /EG.04-FR.C31.015T2 | 1025 | 78 | 925 | 89 | /EG.04-FR.C35.022T2 | 1075 | 97 |
| KOMPAKT 15 | KOMPAKT 25 | KOMPAKT 35 | KOMPAKT 50 |
L, мм | Вес, кг | L, мм | Вес, кг | L, мм | Вес, кг | L, мм | Вес, кг |
Охладитель вода | /CW.3 | 505 | 22 | 505 | 28 | 505 | 34 | 505 | 41 |
/CW.4 | 505 | 25 | 505 | 32 | 505 | 38 | 505 | 47 |
Охладитель фреон | /CF.3 | 505 | 22 | 505 | 28 | 505 | 34 | 505 | 41 |
/CF.4 | 505 | 25 | 505 | 32 | 505 | 38 | 505 | 47 |
Шумоглушитель | /SP.10 | 1150 | 30 | 1150 | 32 | 1150 | 41 | 1150 | 55 |
Рециркуляция | /MN.110100 | 680 | 26 | 680 | 28 | 880 | 36 | 980 | 49 |
/MN.110010 | 680 | 26 | 680 | 28 | 880 | 36 | 980 | 49 |
Клапан воздушный | /V.1 | 150 | 4 | 150 | 5 | 150 | 5 | 150 | 8 |
Вставка гибкая | /G.1 | 150 | 1 | 150 | 1 | 150 | 1 | 150 | 1 |
Фильтр EF.5 | /EF.5 | 650 | 25 | 650 | 27 | 650 | 30 | 650 | 33 |
Фильтр EF.7 | /EF.7 | 650 | 25 | 650 | 27 | 650 | 30 | 650 | 33 |
Фильтр EF.9 | /EF.9 | 650 | 25 | 650 | 27 | 650 | 30 | 650 | 33 |
Нагреватель электрический | /HE.1._.__ | 505 | 28 | 505 | 38 | 505 | 42 | 505 | 46 |
/HE.2._.__ | 505 | 51 | 505 | 78 | 505 | 76 | 505 | 76 |
/HE.3._.__ | - | - | - | - | - | - | 505 | 96 |
/HE.4._.__ | - | - | - | - | 505 | 91 | 505 | 121 |
