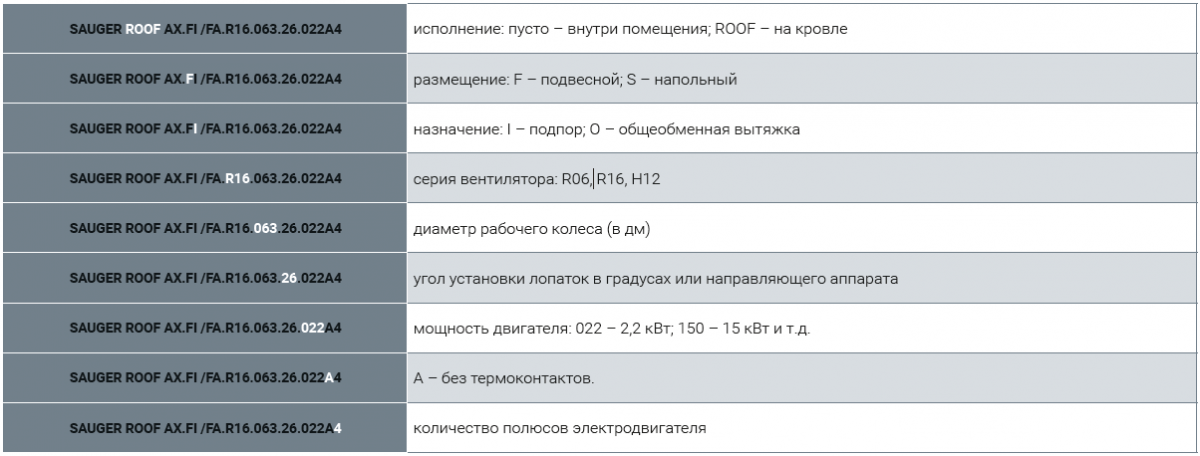

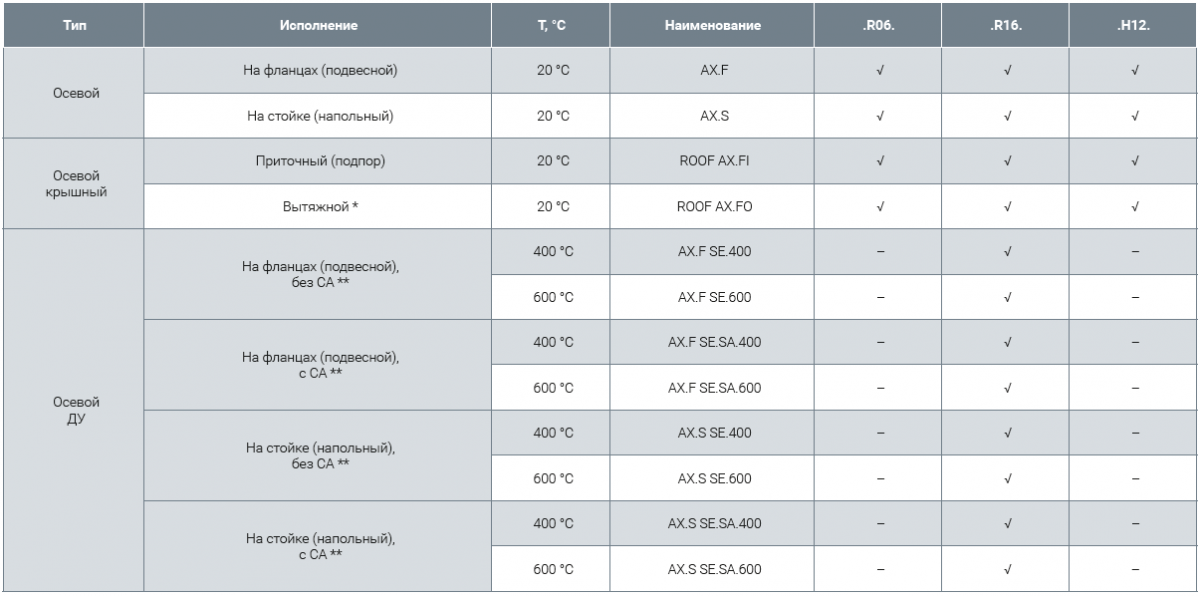

Типология
* в системах противодымной вентиляции не применяется
** СА – спрямляющий аппарат

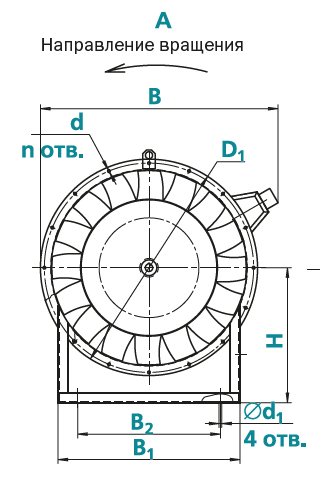

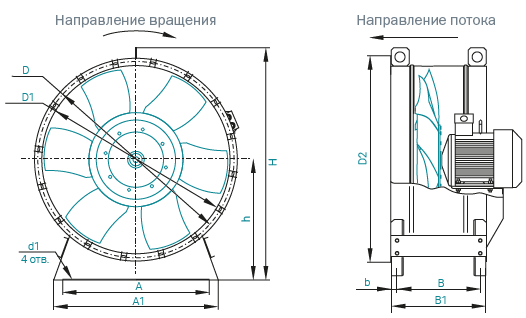

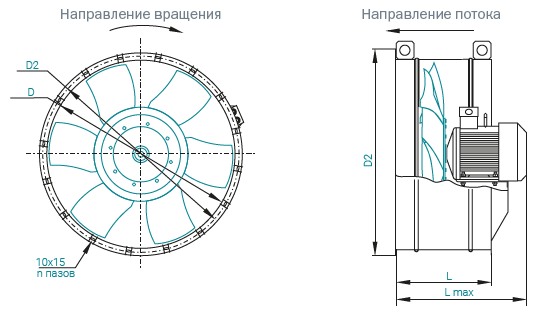

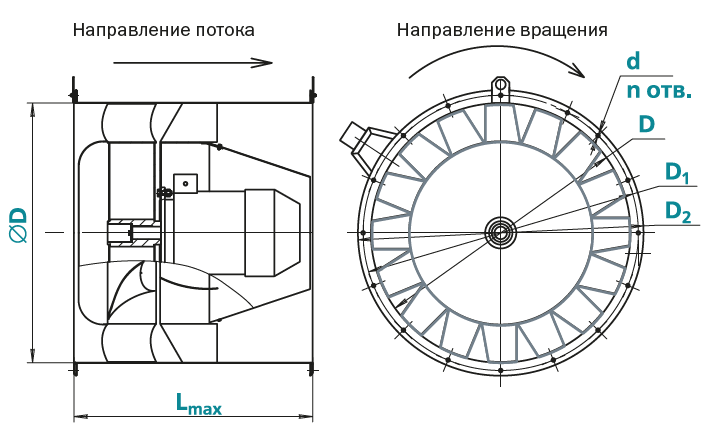

Исполнение AX.S
Исполнение AX.F
Все размеры указанны в мм, n — в шт

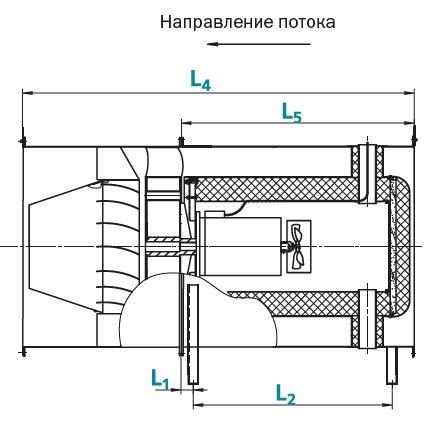

Исполнение AX.F.SE.400 и AX.F.SE.600

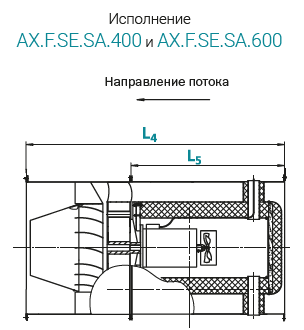

Исполнение AX.F.SE.SA.400 и AX.F.SE.SA.600
Все размеры указанны в мм, n — в шт

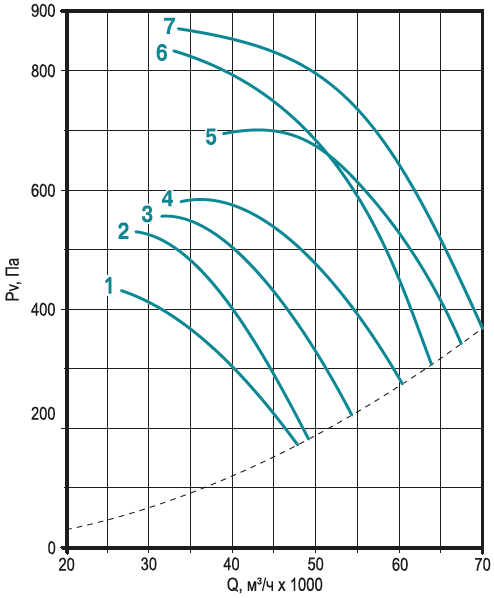

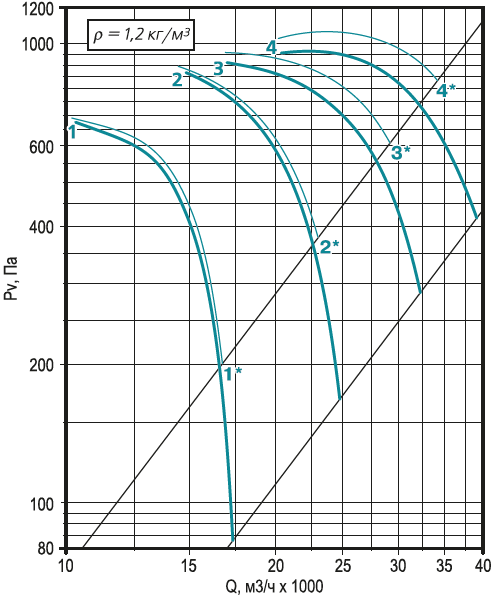

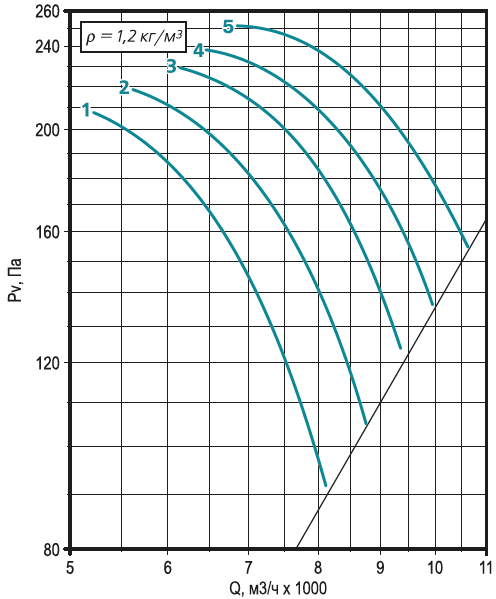

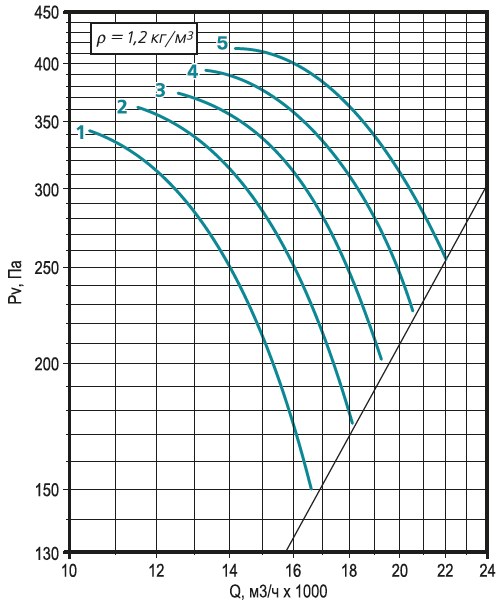

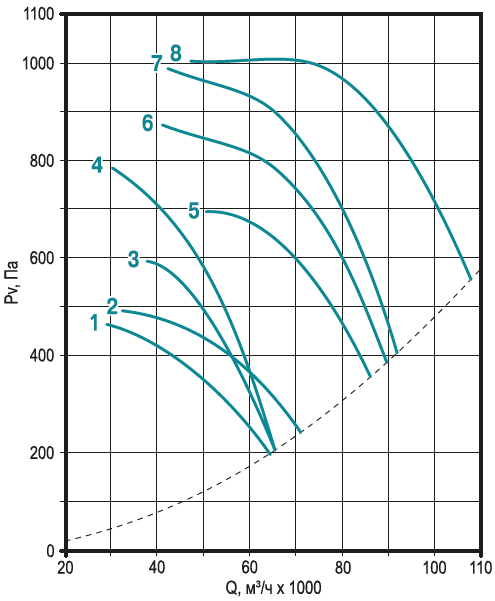

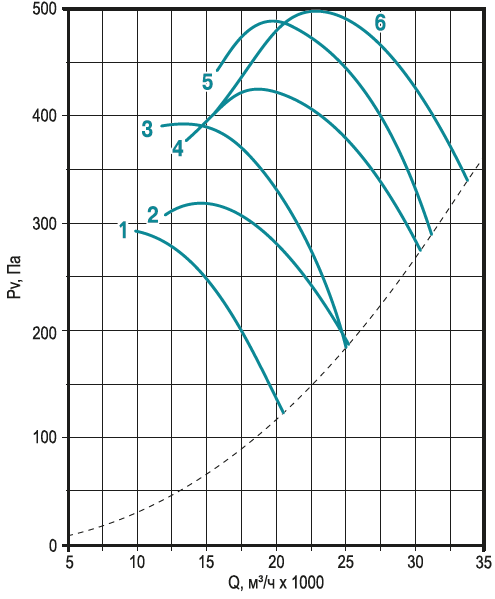

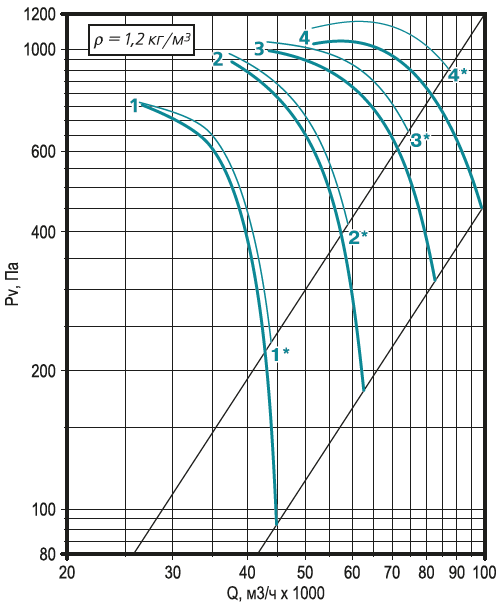

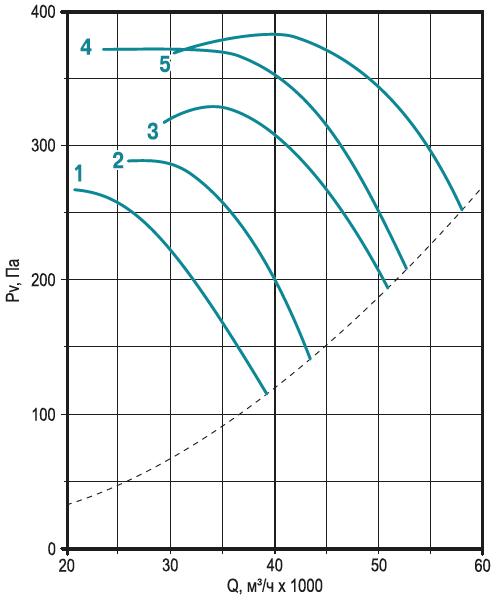

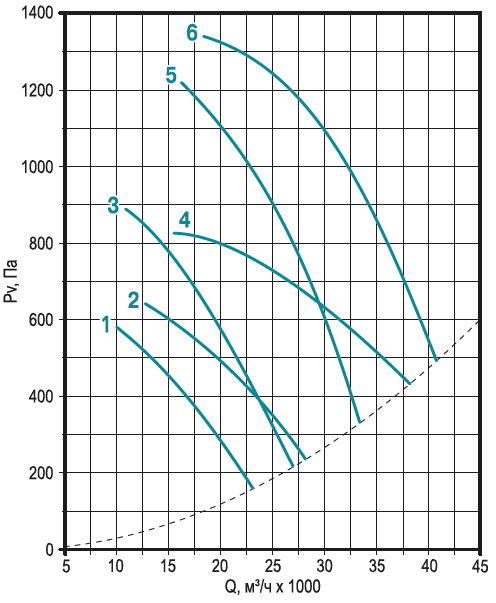

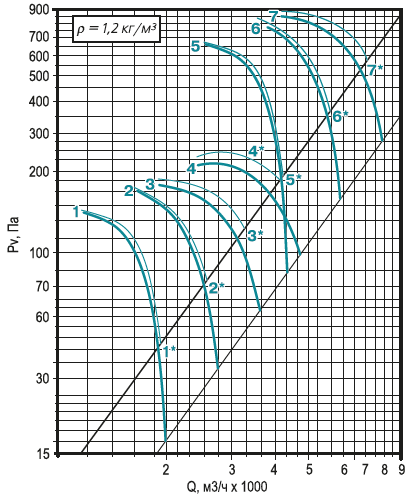

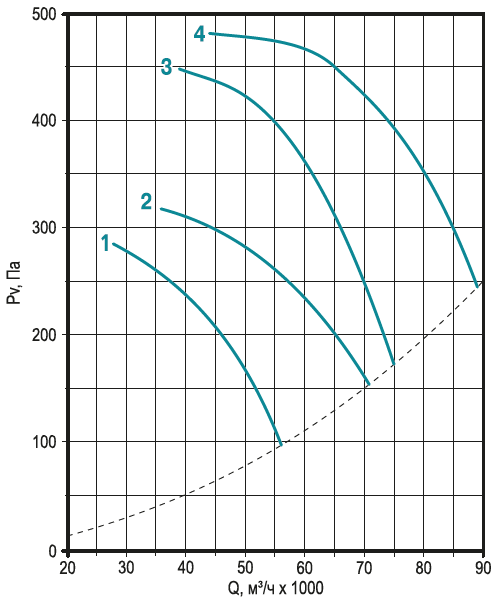

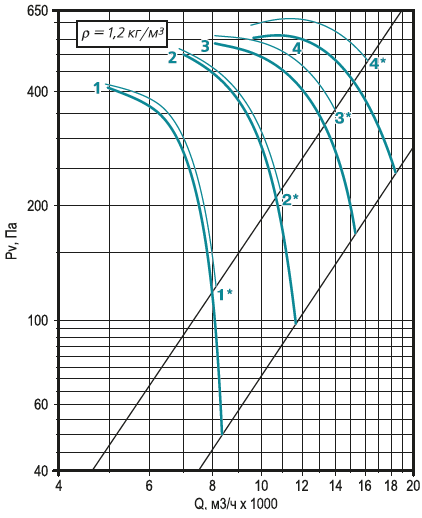

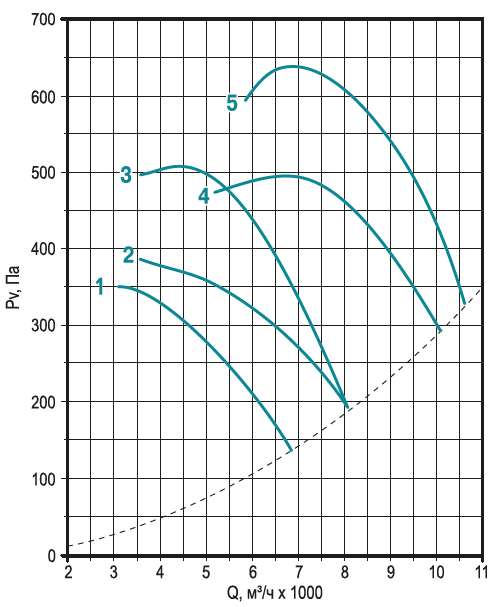

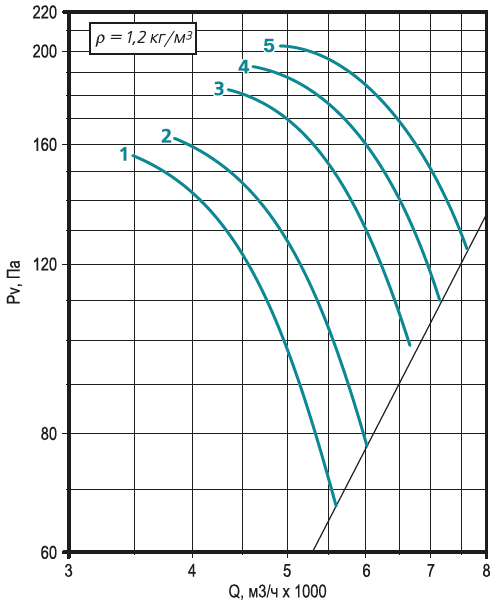

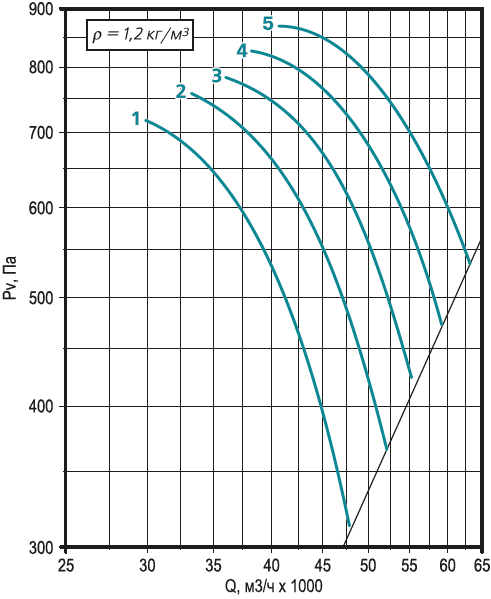

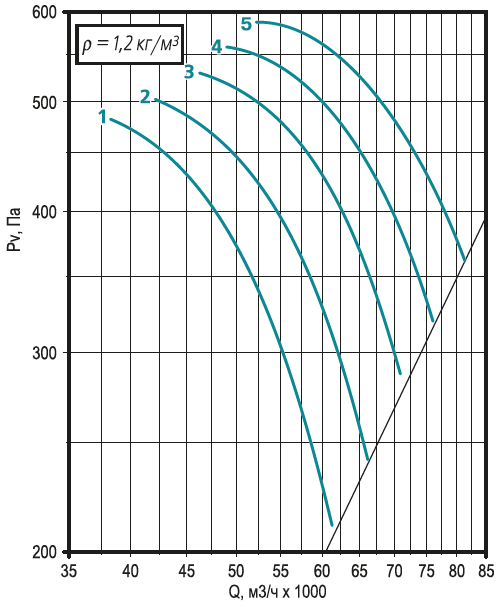

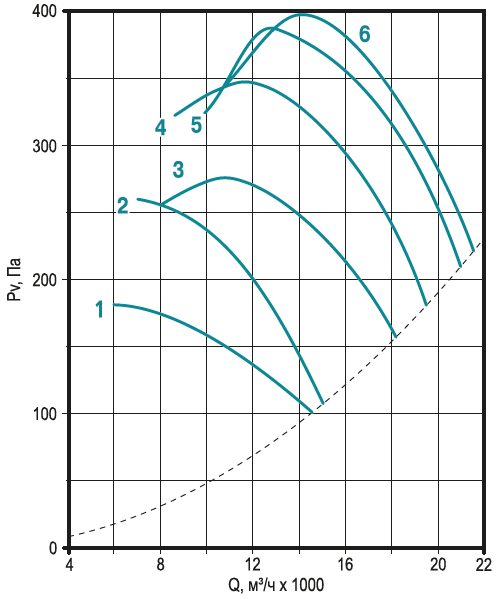

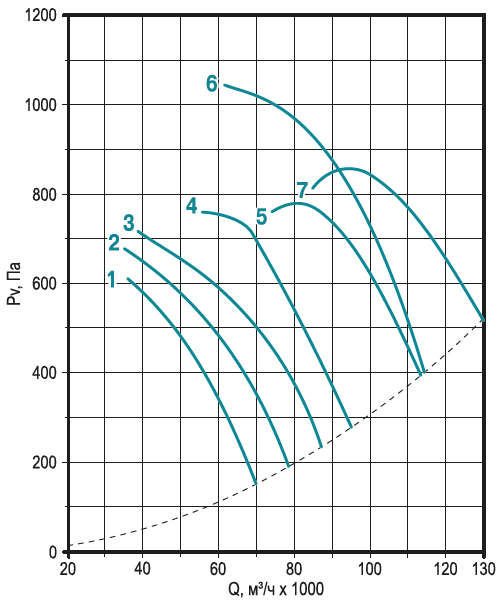

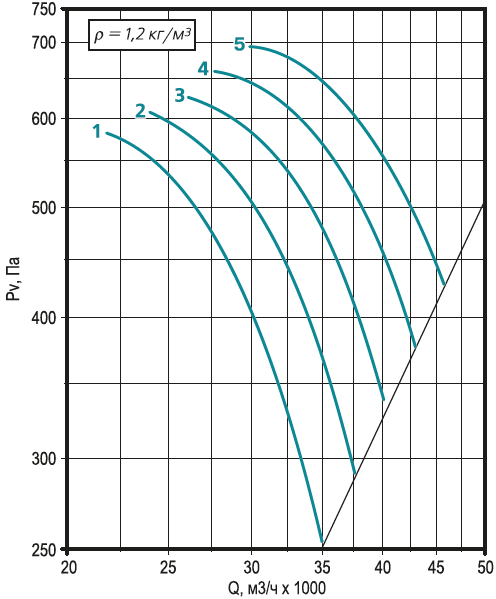

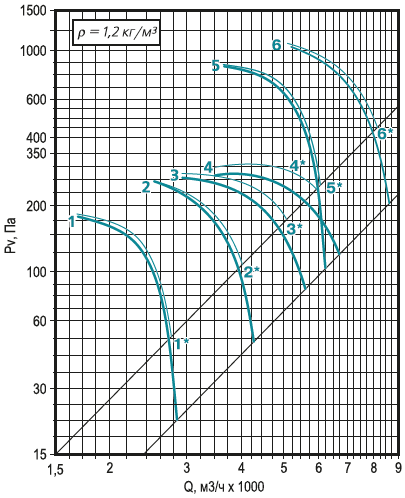

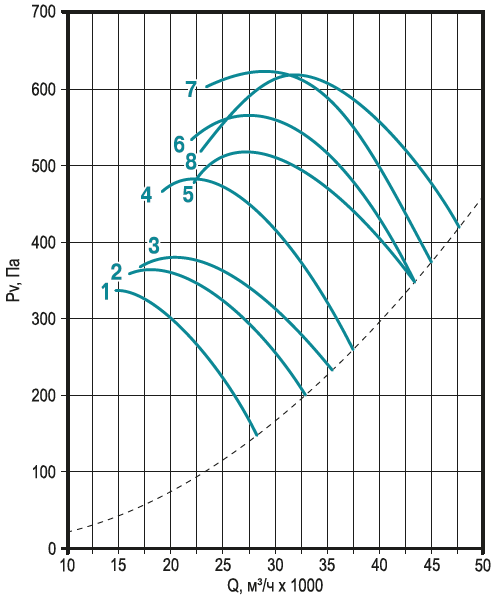

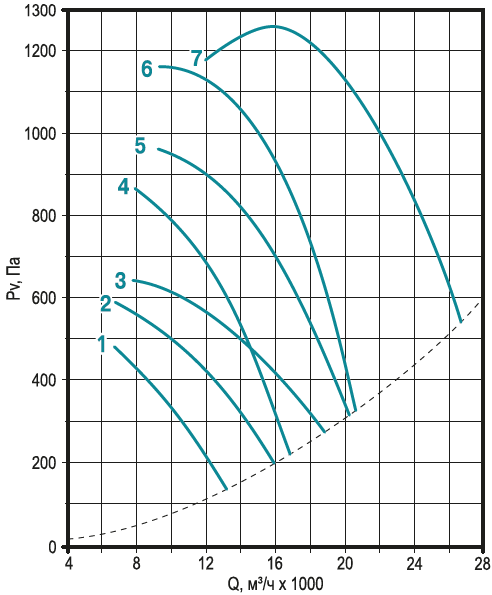

Аэродинамические и акустические характеристики

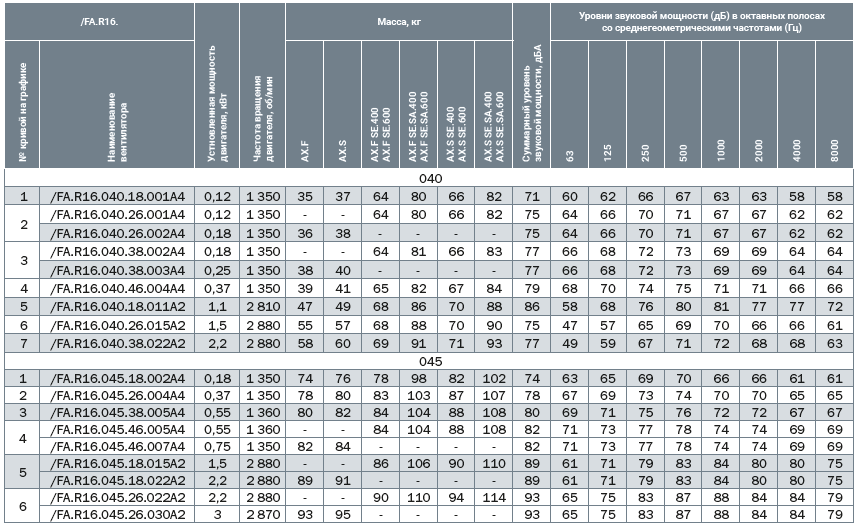

/FA.R16.040
/FA.R16.045

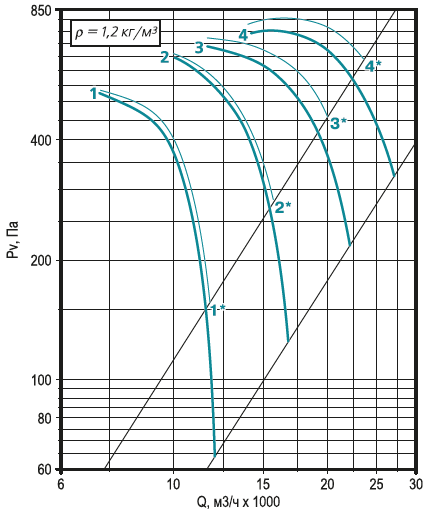

* – без спрямляющего аппарата
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных

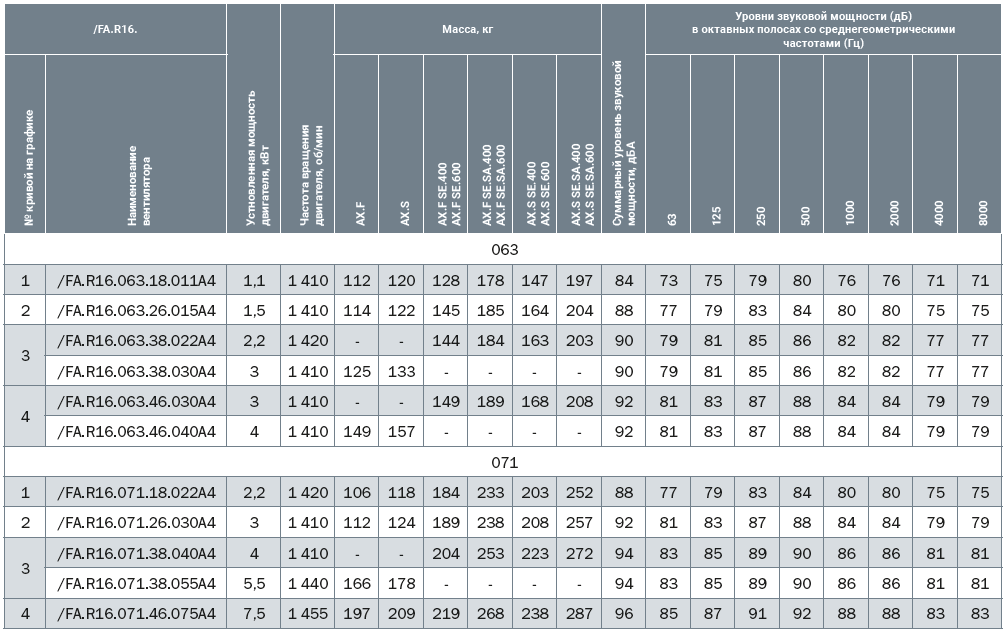

/FA.R16.063
/FA.R16.071
* – без спрямляющего аппарата
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

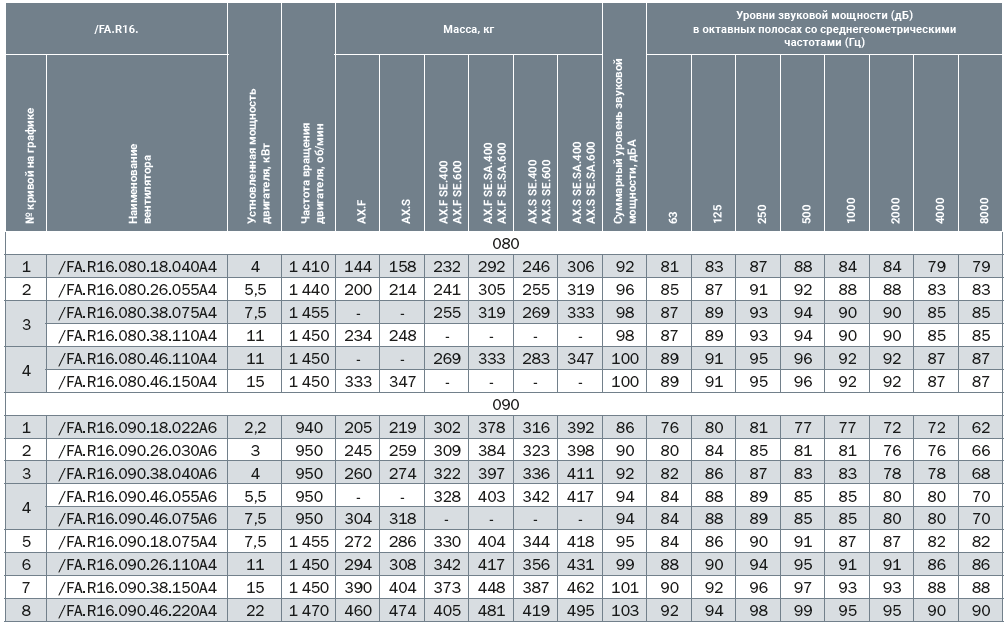

/FA.R16.080
/FA.R16.090
* – без спрямляющего аппарата
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.
/FA.R16.100
/FA.R16.112
* – без спрямляющего аппарата
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

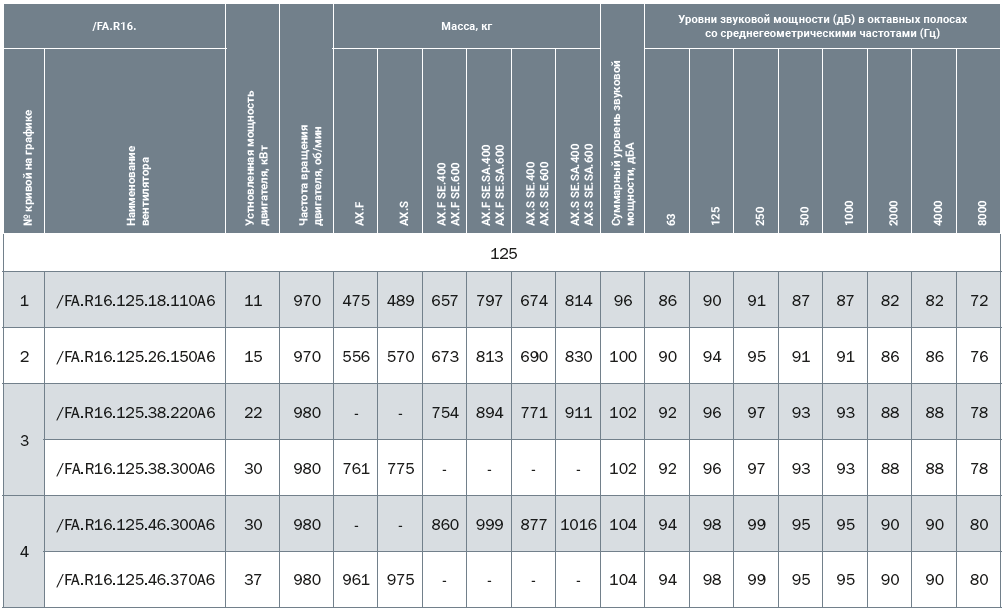

/FA.R16.125
* – без спрямляющего аппарата
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

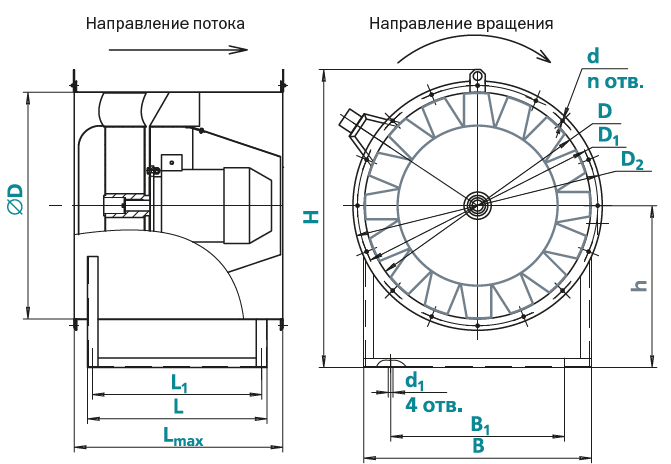

Исполнение AX.S
Исполнение AX.F

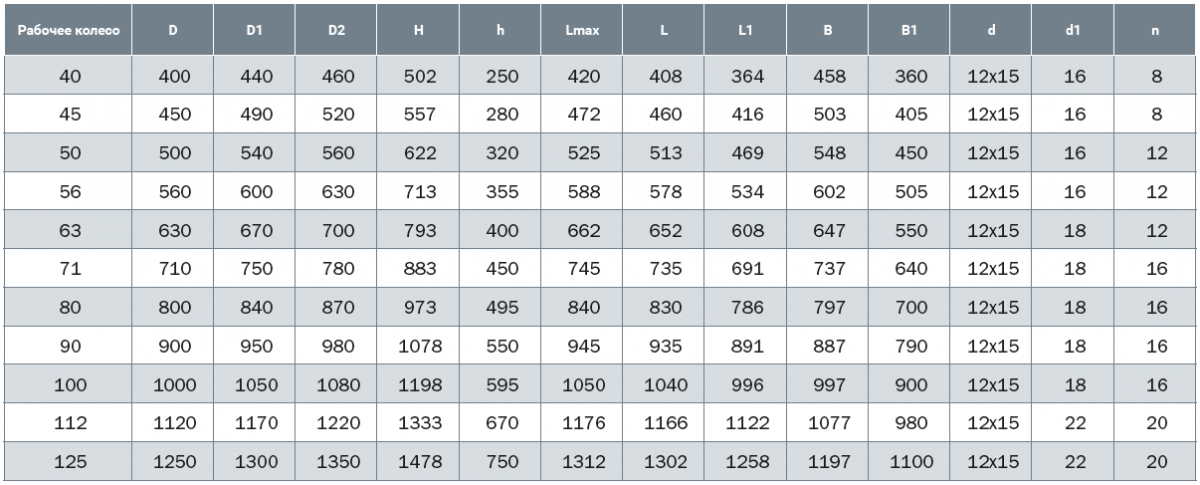

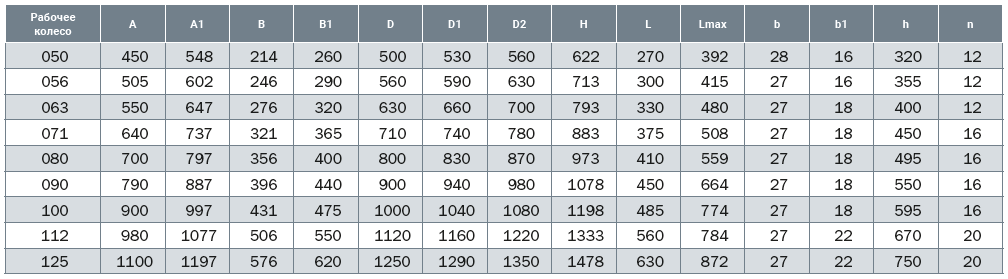

Все размеры — в мм, n — в шт

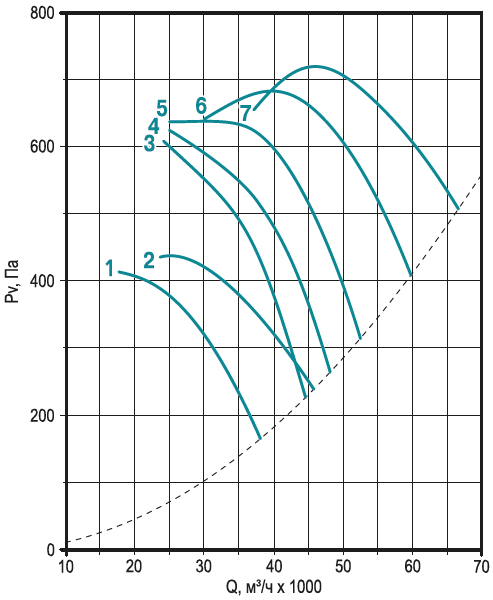

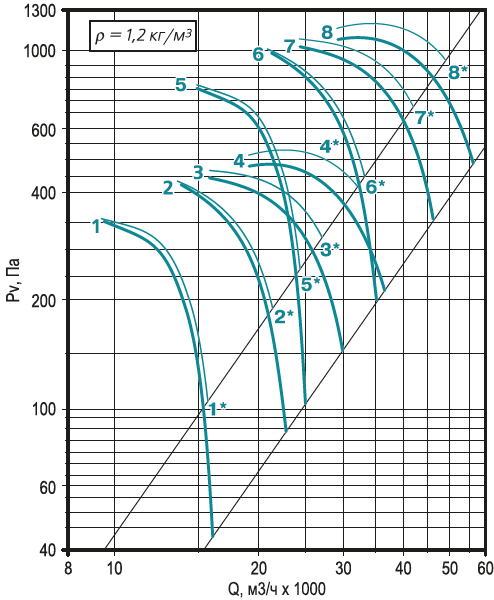

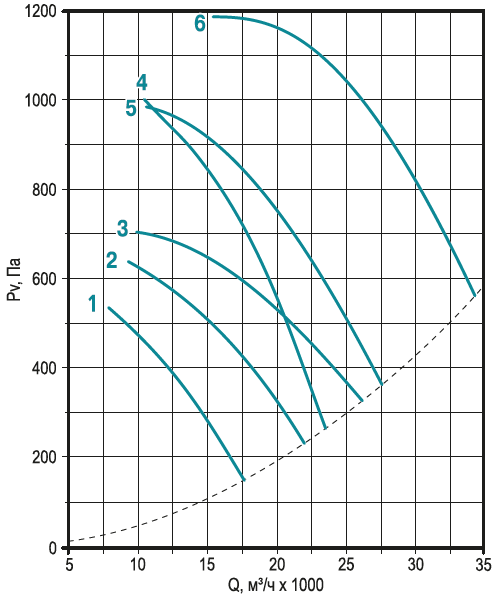

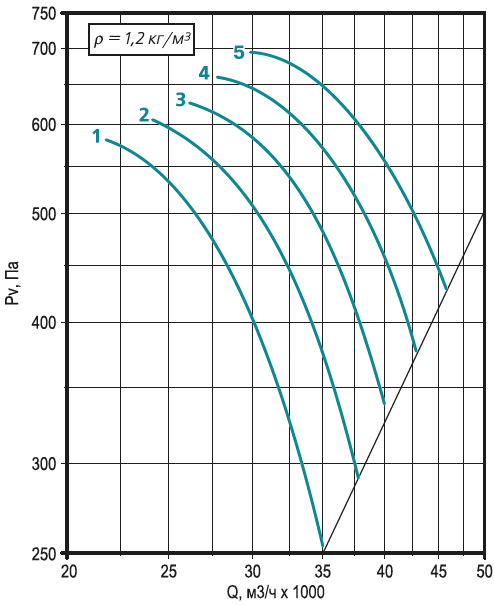

Аэродинамические и акустические характеристики

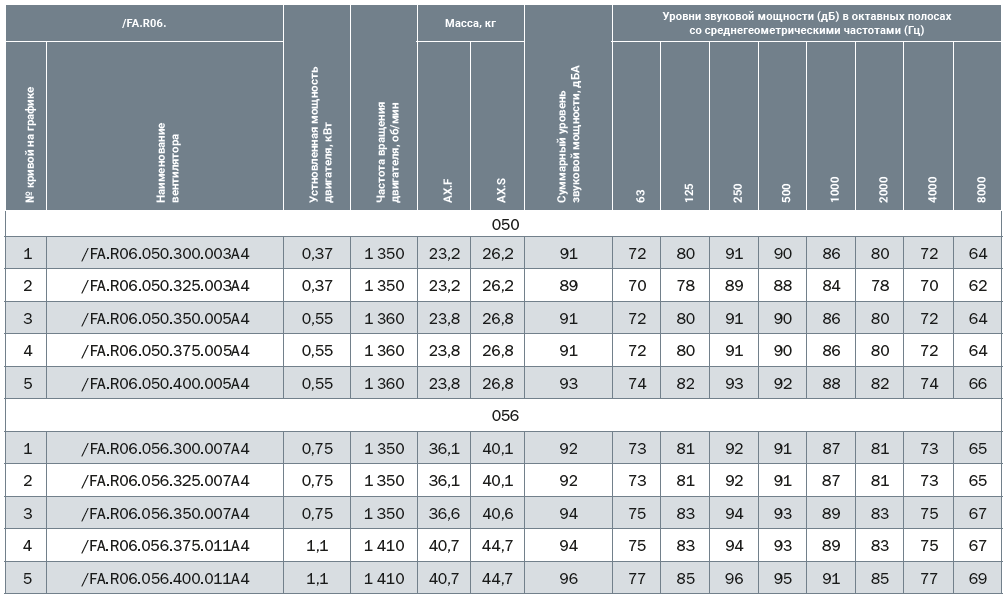

/FA.R06.050
/FA.R06.056
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

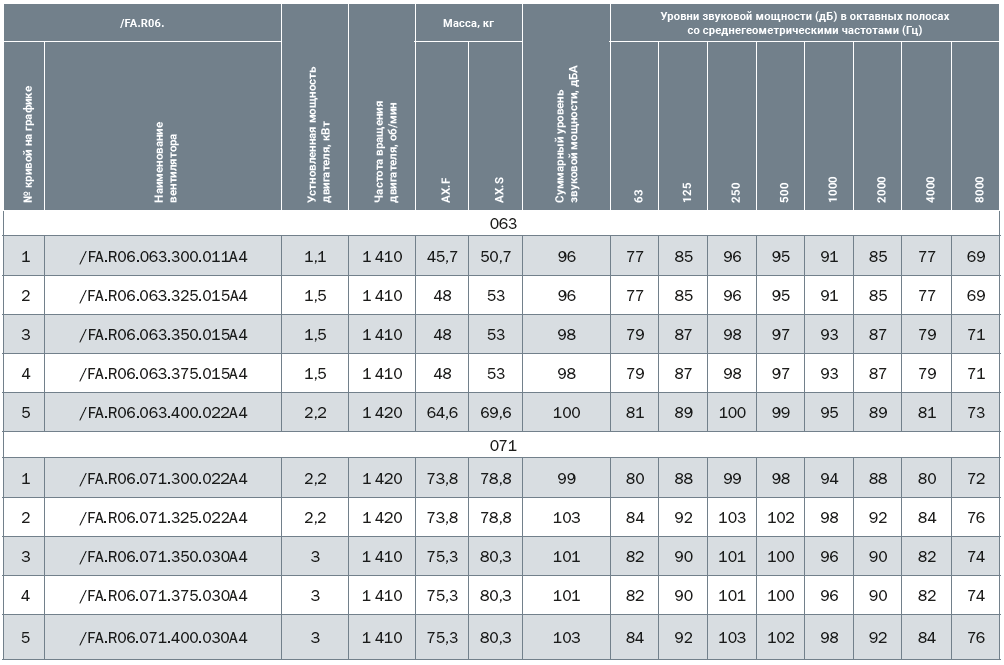

/FA.R06.063
/FA.R06.071
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

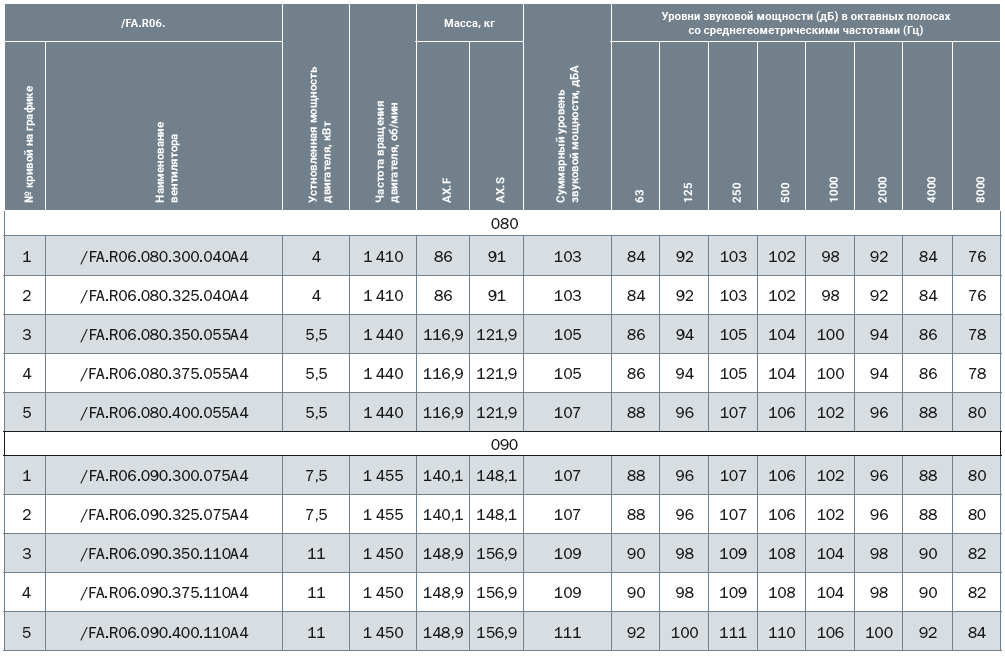

/FA.R06.080
/FA.R06.090
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

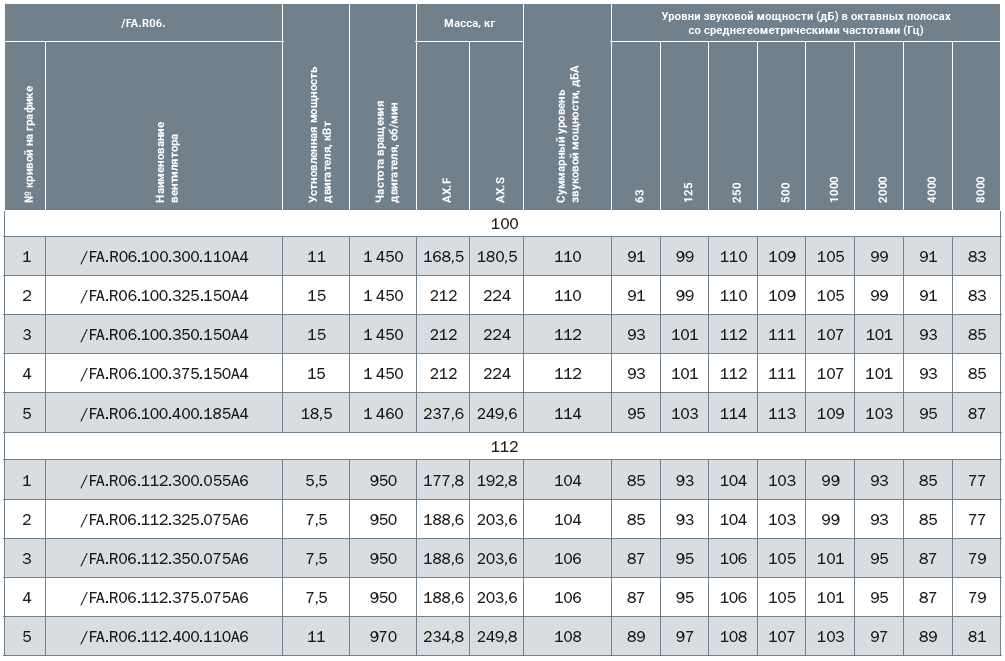

/FA.R06.100
/FA.R06.112
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

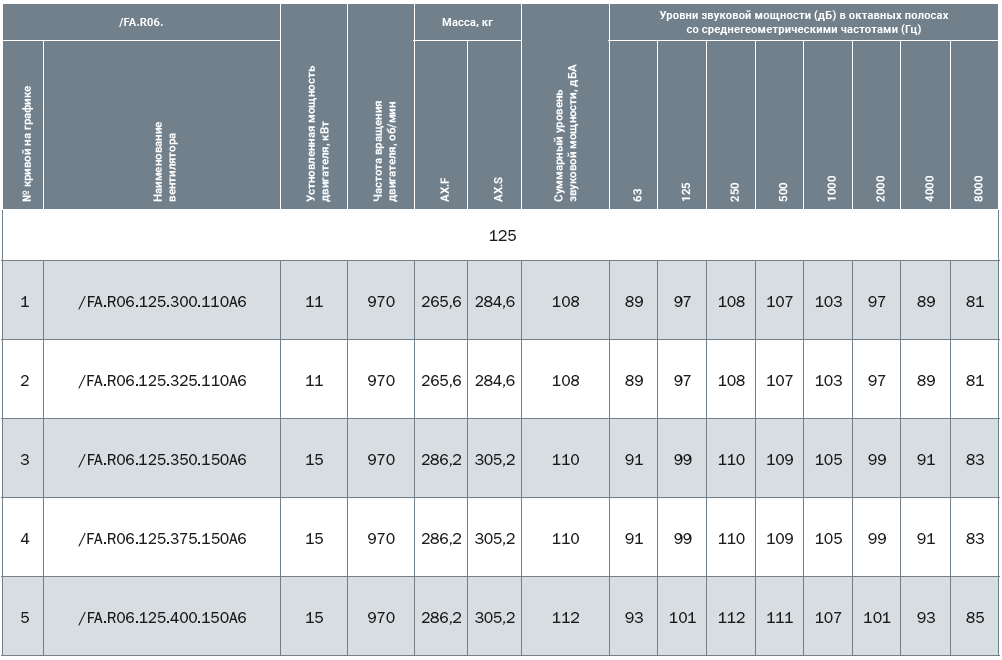

/FA.R06.125
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

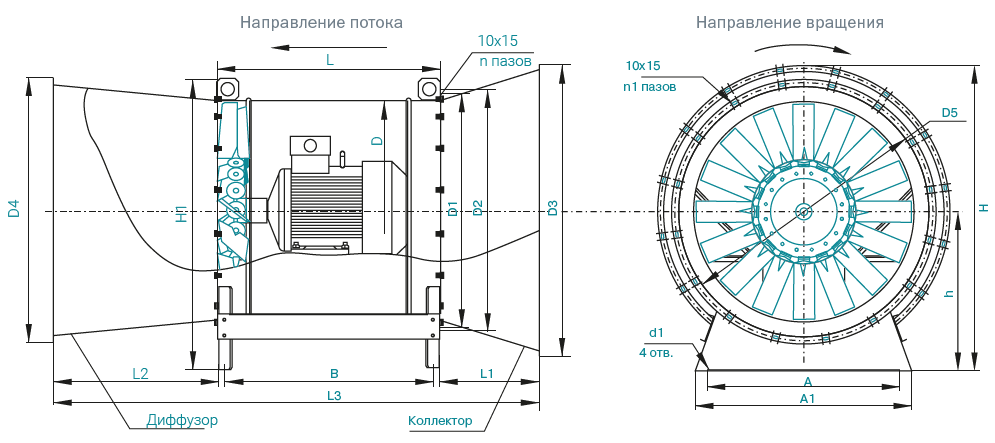

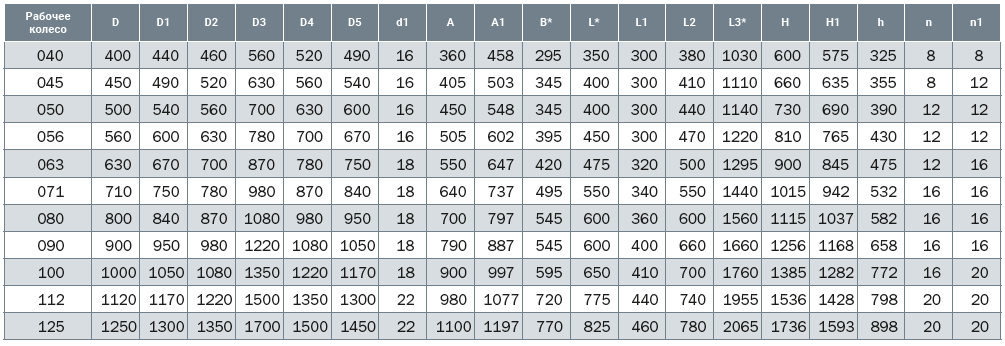

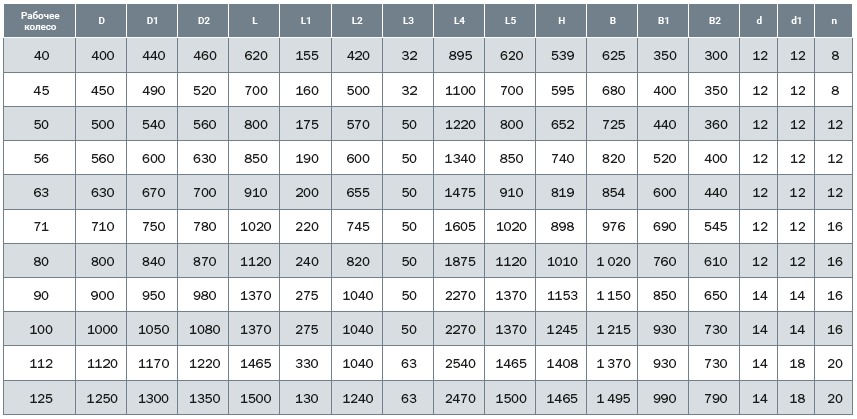

Все размеры — в мм, n и n1 — в шт

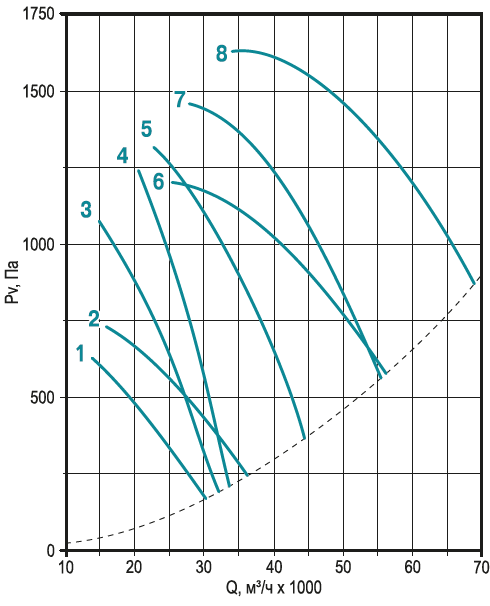

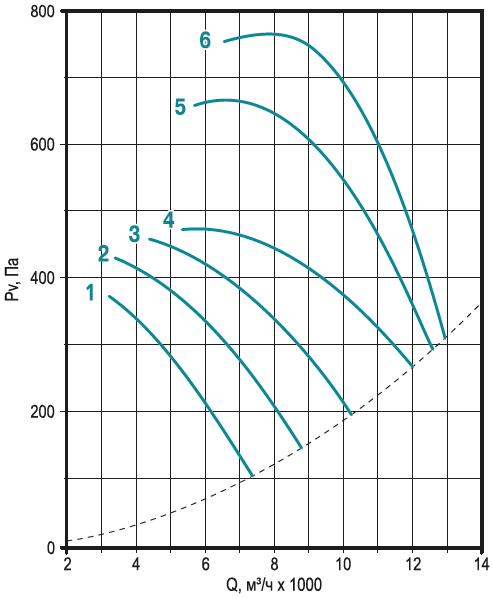

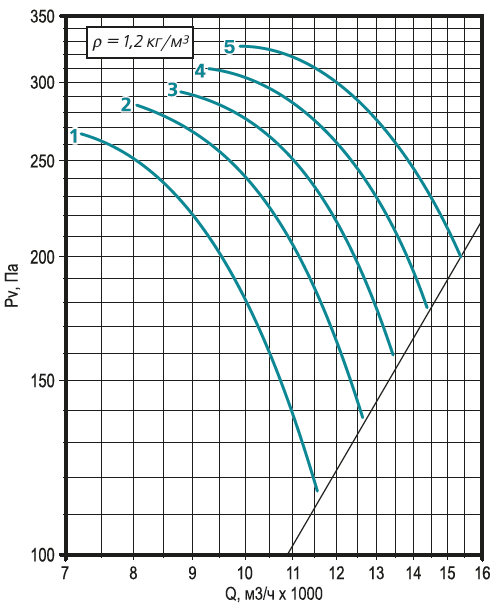

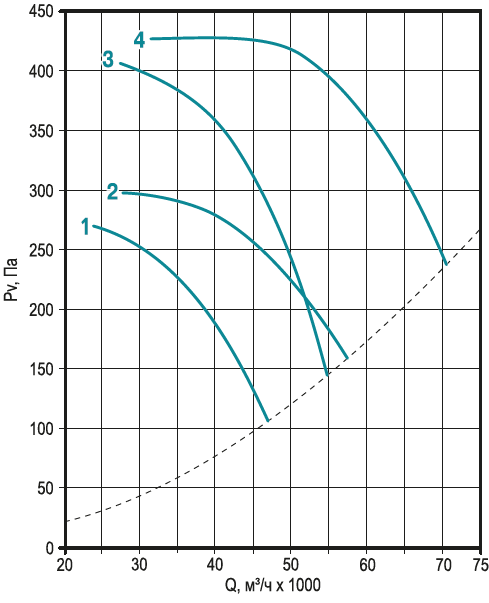

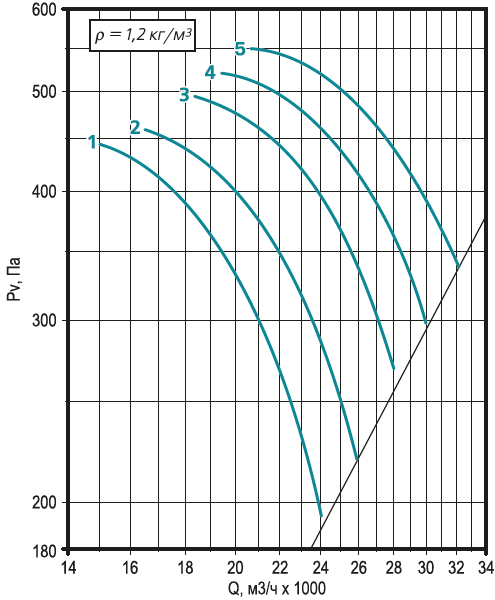

Аэродинамические и акустические характеристики

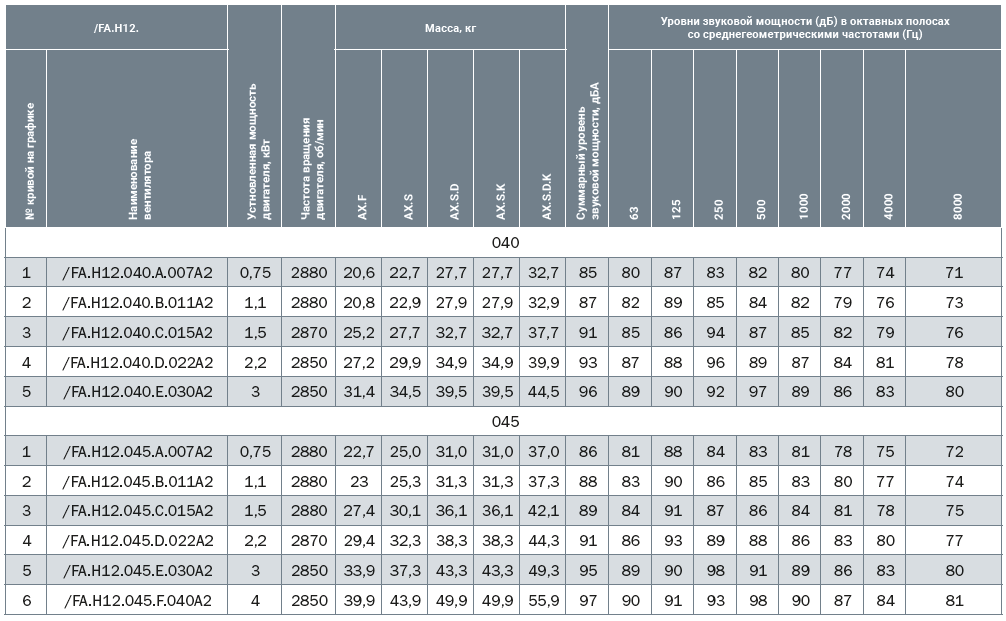

/FA.H12.040
/FA.H12.045
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

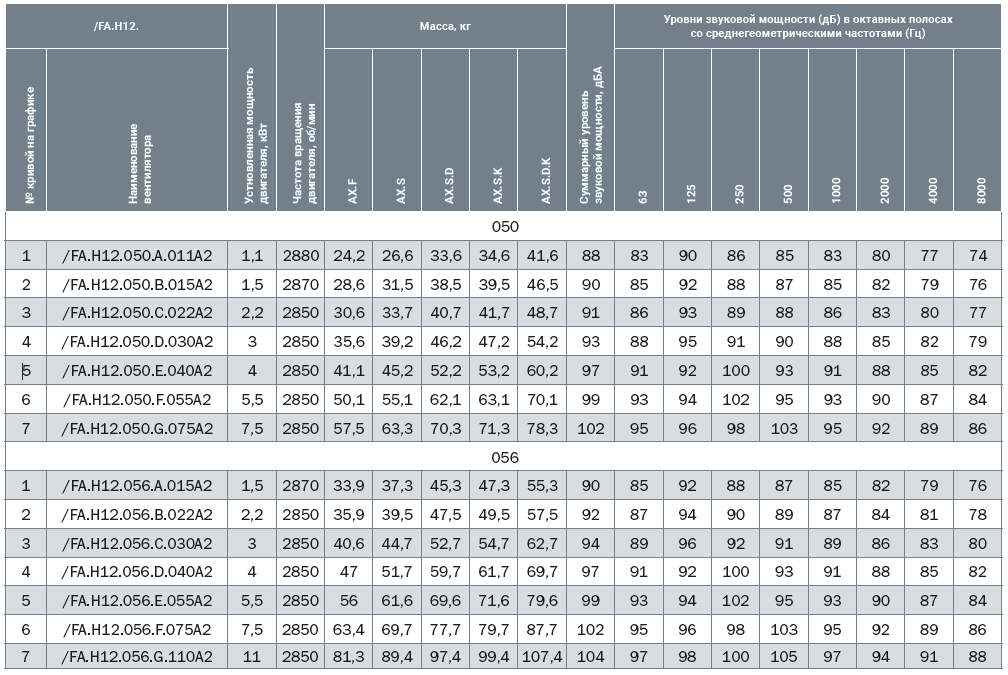

/FA.H12.050
/FA.H12.056
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

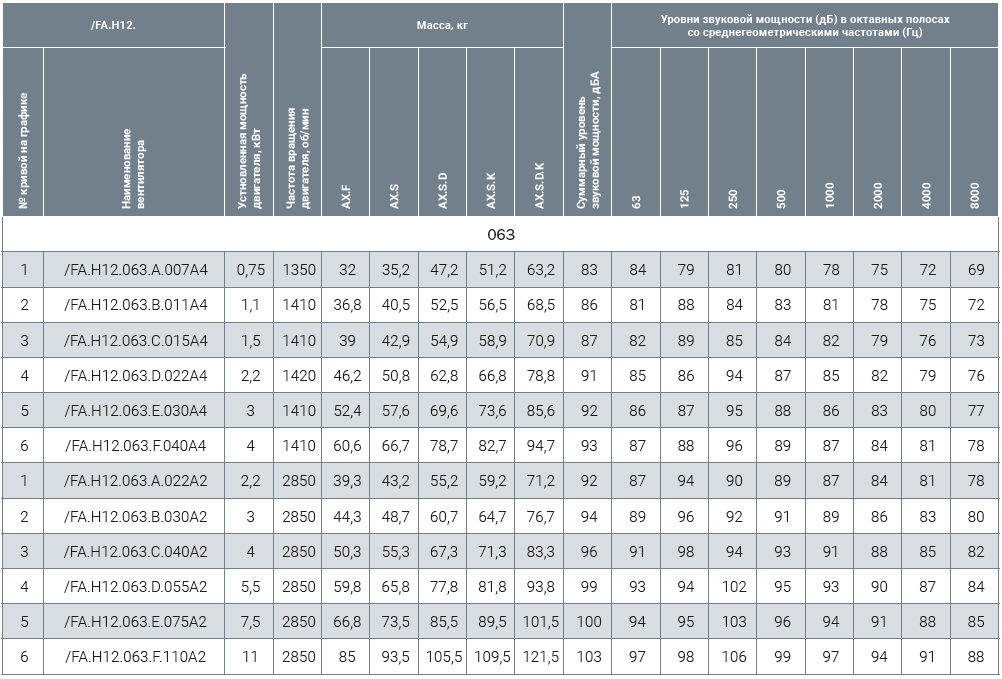

/FA.H12.063._A2
/FA.H12.063._A4
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

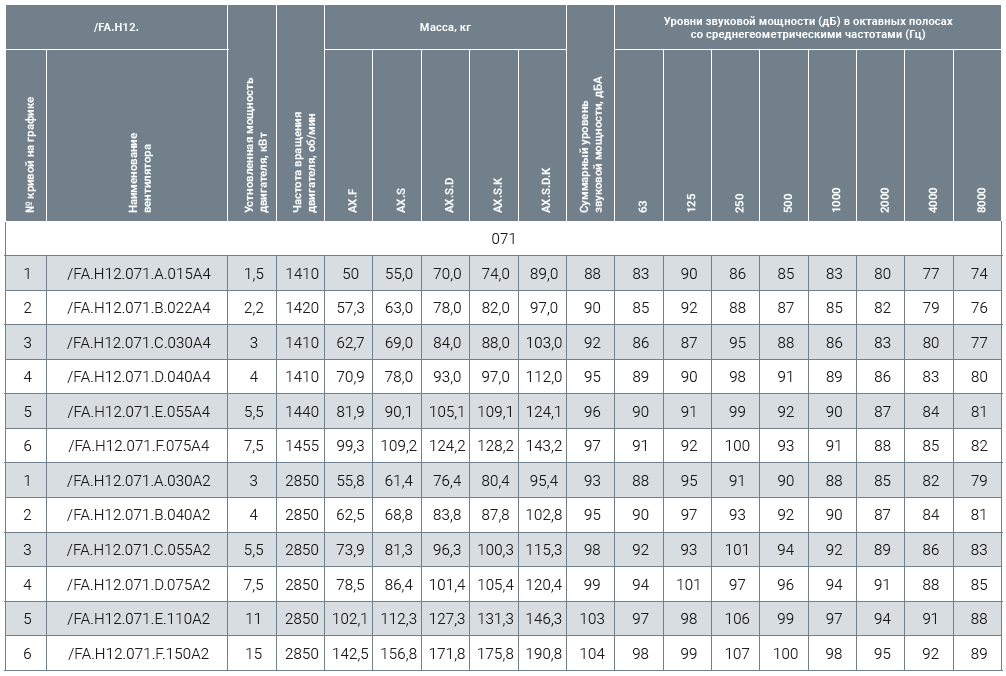

/FA.H12.071._A2
/FA.H12.071._A4
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.
/FA.H12.080._A2
/FA.H12.080._A4
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

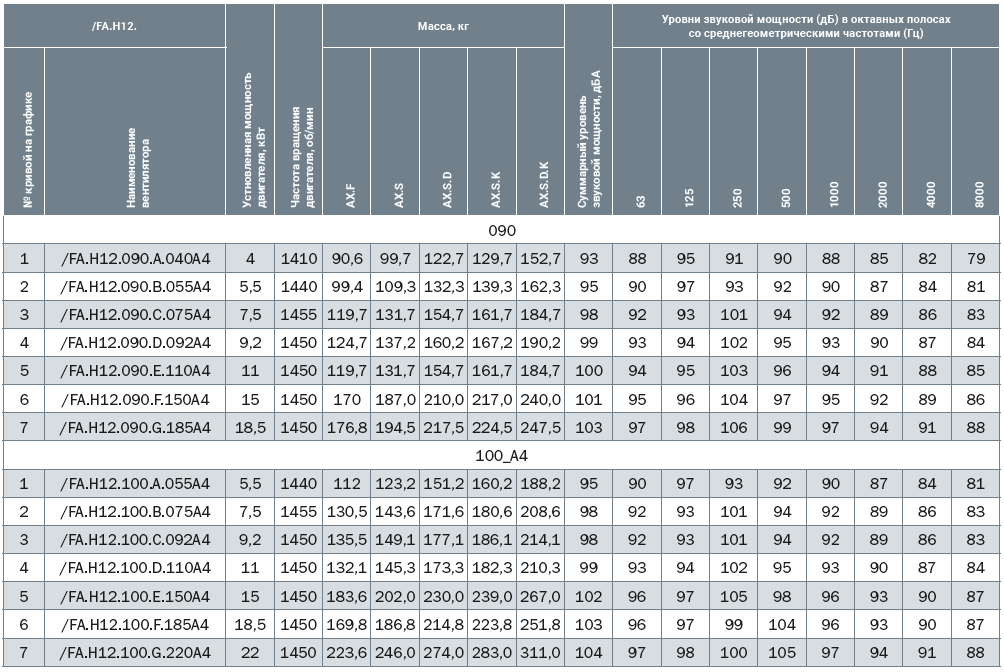

/FA.H12.090.
/FA.H12.100._A4
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

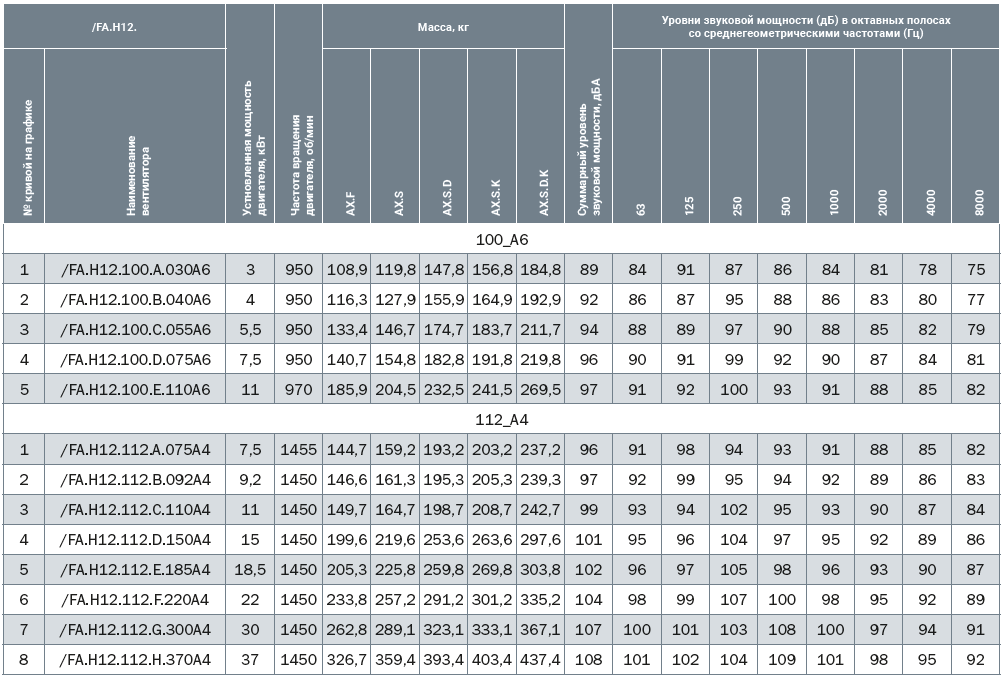

/FA.H12.100._A6
/FA.H12.112._A4
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

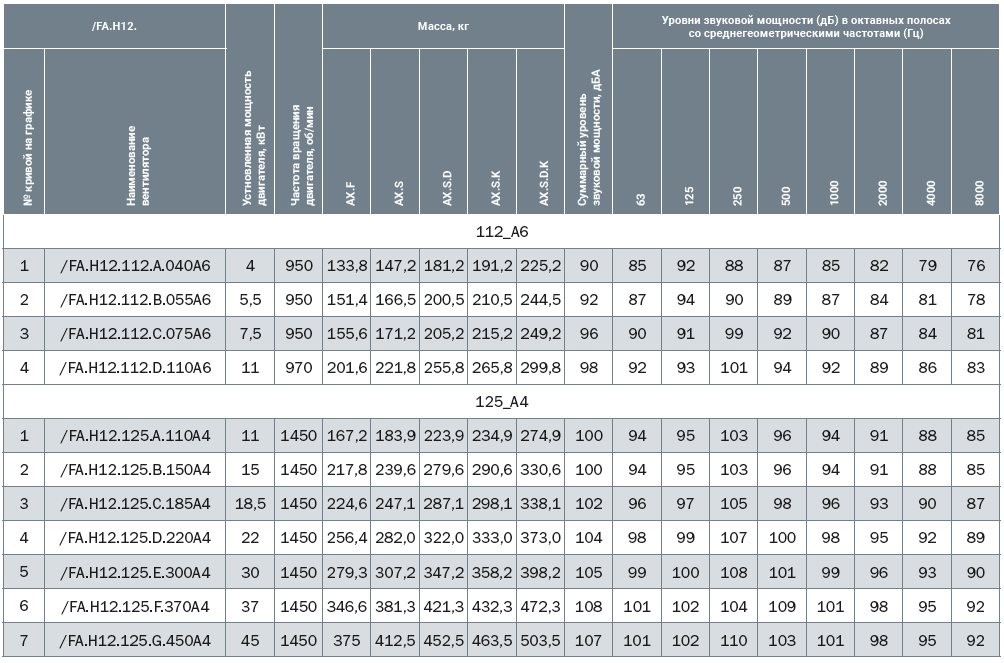

/FA.H12.112._A6
/FA.H12.125._A4
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.

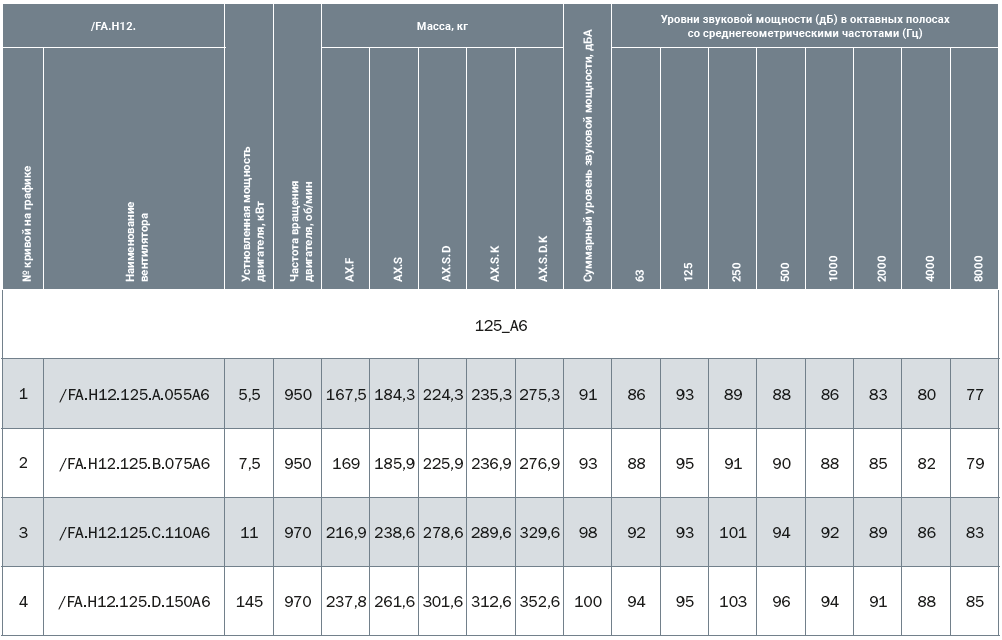

/FA.H12.125._A6
Акустические характеристики – со стороны нагнетания. На стороне всасывания – уровни звуковой мощности на 3 дБ ниже приведенных. На границах рабочего участка аэродинамической характеристики – уровни звуковой мощности на 3 дБ выше приведенных.
