Установки предназначены для помещений с высокими потолками и большими открытыми пространствами, например:
- производственные помещения;
- склады;
- торговые центры;
- спортивные залы и т.д.
Крышные бесканальные кондиционеры являются инновационным продуктом на рынке вентиляционного оборудования. Для создания этой серии были использованы современные технологии, новейшие конструкторские решения и многолетний опыт, что позволило получить целый комплекс преимуществ.
Преимущества использования кондиционеров INTAKT PRO:
- сдвоенные EC-вентиляторы обеспечивают низкий уровень шума и энергопотребления;
- встроенный пластинчатый рекуператор обеспечивает утилизацию теплоты вытяжного воздуха и экономию тепловой энергии калорифера;
- для повышения энергоэффективности установки в ней предусмотрена камера смешения, которая утилизирует как явную теплоту, так и скрытую;
- отсутствует необходимость в организации вентиляционной камеры, что позволяет значительно увеличить полезное пространство здания;
- отсутствует необходимость проектирования, приобретения и монтажа: воздуховодов, вентиляционных решеток и диффузоров, изоляционных материалов, расходных монтажных материалов, что приводит к снижению капитальных затрат на инженерное оборудование здания;
- к данной системе достаточно подвести: электропроводы, теплопроводы и трубопроводы системы холодоснабжения;
- решить вопрос системы кондиционирования помещения можно простым делением площади помещения на обрабатываемую площадь выбранного типоразмера INTAKT PRO;
- вихревой регулируемый воздухораспределитель в зависимости от режима работы может изменять форму воздушной струи. Уникальная конструкция позволяет подавать воздух в рабочую зону помещения в любой период года без риска снижения комфортного пребывания людей в помещении.
Режимы формирования воздушной струи
При расположении агрегатов INTAKT PRO необходимо исключить возможность попадания выбрасываемого воздуха от одного агрегата на забор другого агрегата. Для этого необходимо направлять выхлопные решетки агрегатов друг на друга. Вытяжную решетку не должно ничего заграждать для обеспечения эффективного удаления воздуха из помещения. Для обслуживания теплообменников необходимо оставлять свободное пространство со стороны съемных панелей, панели полностью снимаются, не имеют петель, поэтому для обслуживания необходимо минимум пространства. Приточная воздушная струя должна подаваться в рабочую зону совершенно беспрепятственно, поэтому при расположении агрегатов следует предусмотреть отсутствие каких-либо преград в зоне непосредственного воздухораспределения. Установки держатся на монтажной раме за счет собственного веса. Для герметизации необходим силикон, полиуретановая пена или подобное вещество. Фильтрующая вставка на вытяжной части заменяется через наружный модуль (вытаскивается вверх).
Основные технические характеристики
| Параметр | Ед.изм. | INTAKT 90 | INTAKT 60 | ||
|---|---|---|---|---|---|
| Номинальная воздухопроизводительность | м3/ч | 9000 | 6000 | ||
| Номинальное энергопотребление общее | кВт | 7 | 4 | ||
| Минимум | Максимум | Минимум | Максимум | ||
| Монтажная высота (минимальная комплектация - только рекуперация) | м | 5 | 25 | 4 | 25 |
| Монтажная высота (максимальная комплектация - рекуперация, шумоглушение, нагрев, охлаждение) | м | 11 | 11 | ||
| Расстояние от центра агрегата до стен | м | 6,5 | 14 | 5,5 | 11 |
| Расстояние между центрами агрегатов | м | 13 | 28 | 11 | 22 |
| Обрабатываемая площадь максимальная | м2 | 700 | 450 | ||
| Базовый вихревой распределитель | /LSA.I80 | /LSA.I63 | |||

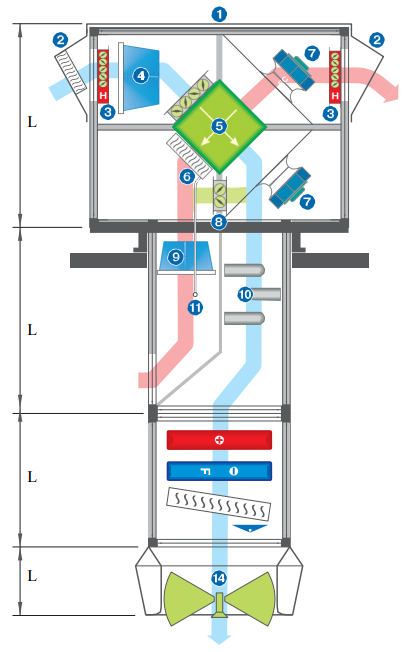

Габаритный чертеж и спецификация крышного бесканального кондиционера INTAKT PRO в полной комплектации
- Защитная крыша от осадков.
- Защитный козырек на всасе (по запросу с каплеуловителем) и выхлопе.
- Воздушные клапаны на всасе и выхлопе. При температуре наружного воздуха ниже -25°С рекомендуется устанавливать утепленные клапаны. При температуре ниже -45°С рекомендуется устанавливать клапаны «север».
- Фильтр карманный класса G4 приточного воздуха.
- Рекуператор пластинчатый с воздушным клапаном байпаса на случай обмерзания рекуператора.
- Каплеуловитель с поддоном и дренажной системой.
- Вентиляторы притока и вытяжки, сдвоенные, с высокоэффективными ЕС-двигателями.
- Воздушный клапан системы рециркуляции.
- Фильтр карманный класса G4 вытяжного воздуха.
- Шумоглушитель приточного потока устанавливается по запросу.
- Дренажная система (подключаемая к дренажной системе внешнего модуля) с патрубком слива конденсата.
- Нагреватель водяной /HW.
- Охладитель водяной /CW. или фреоновый /CF. с каплеуловителем, либо каплеуловитель отдельно /AS.1.
- Воздухораспределитель вихревой регулируемый /LSA. (для режимов нагрева / охлаждения), либо сопло /LCN.1 (только для режима нагрева).
Элементы внутреннего блока и климатического блока являются опциями. Состав данных блоков необходимо подбирать в зависимости от условий эксплуатации. Состав наружного блока изменять нельзя.
- В состав внешнего модуля /OAT.E1 входят устройства с 1 по 8.
- В состав внутреннего модуля без шумоглушителя /OAT.I1 входят устройства 9, 11.
- В состав внутреннего модуля с шумоглушителем /OAT.I2 входят устройства 9, 10, 11.
| Габаритно-весовые характеристики | INTAKT 90 | INTAKT 60 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A, мм | B, мм | L, мм | Масса, кг | A, мм | B, мм | L, мм | Масса, кг | ||
| Внешний модуль | |||||||||
| Внешний модуль | OAT.E1 | 1400 | 2000 | 1700 | 550 | 1200 | 1600 | 1400 | 420 |
| Внутренний модуль | |||||||||
| Внутренний модуль без шумоглушителя | OAT.I1 | 1100 | 1100 | 1800 | 170 | 900 | 900 | 1800 | 145 |
| Внутренний модуль с шумоглушителем | OAT.I2 | 1100 | 1100 | 1800 | 210 | 900 | 900 | 1800 | 175 |
| Климатический модуль | |||||||||
| Нагреватель водяной | HW.2 | 1100 | 1100 | 300 | 46 | 900 | 900 | 300 | 35 |
| Нагреватель водяной | HW.3 | 1100 | 1100 | 300 | 54 | 900 | 900 | 300 | 38 |
| Охладитель водяной с каплеуловителем | CW.3 | 1100 | 1100 | 550 | 64 | 900 | 900 | 550 | 49 |
| Охладитель водяной с каплеуловителем | CW.4 | 1100 | 1100 | 550 | 70 | 900 | 900 | 550 | 54 |
| Охладитель фреоновый с каплеуловителем | CF.3 | 1100 | 1100 | 550 | 64 | 900 | 900 | 550 | 49 |
| Охладитель фреоновый с каплеуловителем | CF.4 | 1100 | 1100 | 550 | 70 | 900 | 900 | 550 | 54 |
| Каплеуловитель | AS.1 | 1100 | 1100 | 400 | 41 | 900 | 900 | 400 | 32 |
| Воздухораспределитель | |||||||||
| Вихревой регулируемый | LSA. | 1300 | 1300 | 560 | 35 | 1100 | 1100 | 400 | 27 |
| Сопло | LCN.1 | 1100 | 1100 | 300 | 18 | 900 | 900 | 300 | 14 |
Важное примечание: пункт 10.5 СНиП 41-01-2003 «выбросы в атмосферу из систем вентиляции производственных помещений следует размещать по расчету или на расстоянии от приемных устройств для наружного воздуха не менее 10 м по горизонтали или на 6 м по вертикали при горизонтальном расстоянии менее 10 м» относится к производственным помещениям с вредными выбросами, не относится к не производственным помещениям. Размещение агрегатов INTAKT PRO «приток к притоку», «вытяжка к вытяжке» исключает попадание выбросного воздуха в приточный.
