Воздушно-отопительные агрегаты VEKTOR PRO выполнены из оцинкованного стального листа и состоят из воздухонагревателя (калорифера) серии /HW., высокоэффективного осевого вентилятора с двигателем с внешним ротором ebmpapst HyBlad и специального нерегулируемого вихревого диффузора, предназначенного для оптимизации подачи теплоты в рабочую зону.
Дополнительно агрегат может комплектоваться
- Модуль фильтра /EG.4 грубой очистки (Le = 350 мм).
- Воздушный клапан /V.1 или двухпоточный воздушный клапан /VD.1 (Lv = 200 мм).
При использовании двухпоточного клапана становится возможным организовать подачу наружного воздуха в помещение: через часть клапана будет проходить наружный воздух, через вторую часть внутренний; смешиваясь, потоки воздуха поступают на калорифер, а затем в помещение. Данная конструкция позволяет организовать систему воздушного отопления с подмесом наружного воздуха.

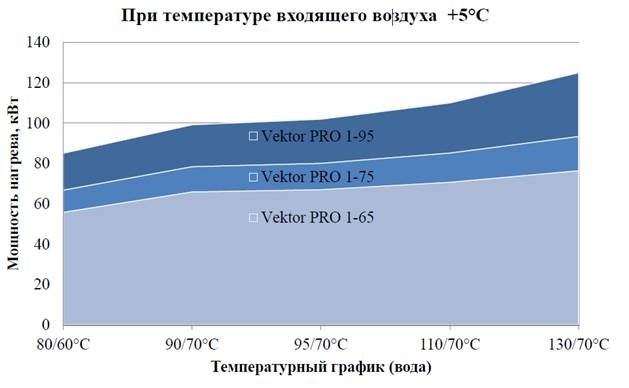

Характеристики агрегатов воздушного отопления VEKTOR PRO
| Типоразмер | L, м3/ч | Длина струи max., м | Рабочая масса, кг | U, В | I, А | P, кВт | n, об/мин | Габаритные размеры, мм | ||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | L | ||||||||
| Vektor PRO 1-65 | 6300 | 34 | 68 | 1~220 | 3 | 0,7 | 1300 | 1150 | 650 | 450 |
| Vektor PRO 1-75 | 7000 | 75 | ||||||||
| Vektor PRO 1-95 | 6200 | 81 | ||||||||
Агрегаты воздушного отопления VEKTOR PRO имеют исполнение креплений, как для настенного монтажа /A.W (две штуки), так и для потолочного /A.F (четыре штуки) с виброгасителями. Крепление к потолку осуществляется посредством резьбовых шпилек (в комплект поставки не входят). Крепление к стене осуществляется посредством анкеров и болтов (в комплект поставки не входят). Патрубки теплообменника имеют присоединительный диаметр 1”.
Благодаря специальному диффузору струя теплового воздуха имеет большую зону влияния.
