Доступная толщина панелей:
- Kern 30 – 30 мм;
- Kern 50 – 50 мм;
- Наполнение панелей – вспененный полиэтилен.
LM KERN для наружной установки комплектуется:
- AI.1 – козырек на всасе;
- AI.S – козырек на всасе с каплеотбойником;
- AO.1 – отвод на выхлопе (полноразмерный = отвод + отвод + полуотвод);
- AO.2 – отвод на выхлопе (укороченный = отвод + полуотвод).

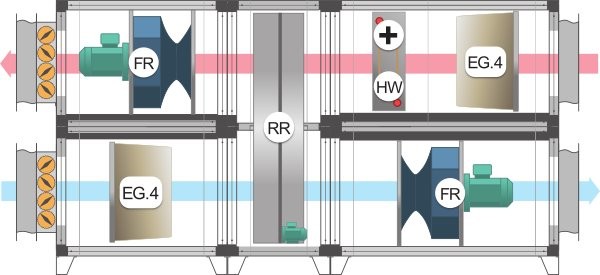

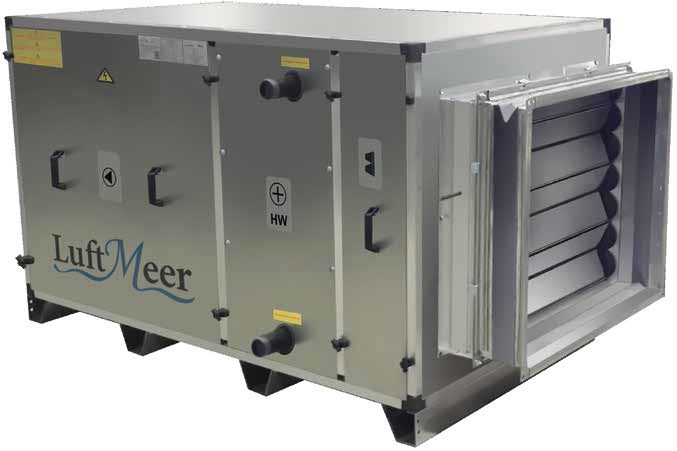

LM KERN MEDIC – кондиционер центральный эконом-класса в медицинском исполнении

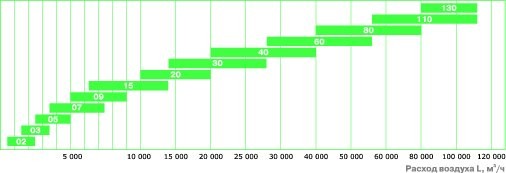

Габаритные размеры и скорости воздуха в сечениях установок
Т/р | LM KERN 30 | Присоединение | Расход воздуха (м3/ч) в зависимости от скорости воздуха через теплообменник (м/с) |
А, мм | В, мм | А' | В' | Ф | 1,5, м/с | 2,0, м/с | 2,5, м/с | 3,0, м/с | 3,5, м/с | 4,0, м/с | 4,5, м/с | 5,0, м/с | 5,5, м/с | 6,0, м/с |
02 | 680 | 395 | 400 | 200 | 20 | 675 | 900 | 1125 | 1350 | 1575 | 1800 | 2025 | 2250 | 2475 | 2700 |
03 | 780 | 495 | 500 | 300 | 20 | 1134 | 1512 | 1890 | 2268 | 2646 | 3024 | 3402 | 3780 | 4158 | 4536 |
05 | 880 | 545 | 600 | 300 | 20 | 1512 | 2016 | 2520 | 3024 | 3528 | 4032 | 4536 | 5040 | 5544 | 6048 |
07 | 980 | 645 | 700 | 400 | 20 | 2160 | 2880 | 3600 | 4320 | 5040 | 5760 | 6480 | 7200 | 7920 | 8640 |
09 | 1180 | 665 | 900 | 500 | 30 | 2700 | 3600 | 4500 | 5400 | 6300 | 7200 | 8100 | 9000 | 9900 | 10800 |
15 | 1110 | 1035 | 850 | 715 | 30 | 4423 | 5897 | 7371 | 8845 | 10319 | 11794 | 13268 | 14742 | 16216 | 17690 |
20 | 1310 | 1165 | 1050 | 816 | 30 | 5940 | 7920 | 9900 | 11880 | 13860 | 15840 | 17820 | 19800 | 21780 | 23760 |
30 | 1460 | 1435 | 1200 | 1018 | 30 | 8775 | 11700 | 14625 | 17550 | 20475 | 23400 | 26325 | 29250 | 32175 | 35100 |
40 | 1660 | 1695 | 1400 | 1220 | 30 | 12137 | 16182 | 20228 | 24273 | 28319 | 32364 | 36410 | 40455 | 44501 | 48546 |
60 | 2160 | 2060 | 1800 | 1422 | 30 | 19956 | 26608 | 33260 | 39911 | 46563 | 53215 | 59867 | 66519 | 73171 | 79823 |
Т/р | LM KERN 50 | Присоединение | Расход воздуха (м3/ч) в зависимости от скорости воздуха через теплообменник (м/с) |
А, мм | В, мм | А' | В' | Ф | 1,5, м/с | 2,0, м/с | 2,5, м/с | 3,0, м/с | 3,5, м/с | 4,0, м/с | 4,5, м/с | 5,0, м/с | 5,5, м/с | 6,0, м/с |
02 | 720 | 435 | 400 | 200 | 20 | 675 | 900 | 1125 | 1350 | 1575 | 1800 | 2025 | 2250 | 2475 | 2700 |
03 | 820 | 535 | 500 | 300 | 20 | 1134 | 1512 | 1890 | 2268 | 2646 | 3024 | 3402 | 3780 | 4158 | 4536 |
05 | 920 | 585 | 600 | 300 | 20 | 1512 | 2016 | 2520 | 3024 | 3528 | 4032 | 4536 | 5040 | 5544 | 6048 |
07 | 1020 | 685 | 700 | 400 | 20 | 2160 | 2880 | 3600 | 4320 | 5040 | 5760 | 6480 | 7200 | 7920 | 8640 |
09 | 1220 | 705 | 900 | 500 | 30 | 2700 | 3600 | 4500 | 5400 | 6300 | 7200 | 8100 | 9000 | 9900 | 10800 |
15 | 1150 | 1075 | 850 | 715 | 30 | 4423 | 5897 | 7371 | 8845 | 10319 | 11794 | 13268 | 14742 | 16216 | 17690 |
20 | 1350 | 1205 | 1050 | 816 | 30 | 5940 | 7920 | 9900 | 11880 | 13860 | 15840 | 17820 | 19800 | 21780 | 23760 |
30 | 1500 | 1475 | 1200 | 1018 | 30 | 8775 | 11700 | 14625 | 17550 | 20475 | 23400 | 26325 | 29250 | 32175 | 35100 |
40 | 1700 | 1735 | 1400 | 1220 | 30 | 12137 | 16182 | 20228 | 24273 | 28319 | 32364 | 36410 | 40455 | 44501 | 48546 |
60 | 2200 | 2100 | 1800 | 1422 | 30 | 19956 | 26608 | 33260 | 39911 | 46563 | 53215 | 59867 | 66519 | 73171 | 79823 |
80 | 2600 | 2310 | 2100 | 1624 | 30 | 26649 | 35532 | 44415 | 53298 | 62181 | 71064 | 79947 | 88830 | 97713 | 106596 |
110 | 2900 | 2850 | 2600 | 2028 | 30 | 35100 | 46800 | 58500 | 70200 | 81900 | 93600 | 105300 | 117000 | 128700 | 140400 |
130 | 3300 | 3470 | 2900 | 2432 | 30 | 51840 | 69120 | 86400 | 103680 | 120960 | 138240 | 155520 | 172800 | 190080 | 207360 |
HE. Нагреватели электрические без встроенного ШИМ-блока
02 | 03 | 05 | 07 | 09 | 15 | 20 | 30 | 40 | 60 | 80 |
HE.1.0.03.1 | HE.1.0.06 | HE.1.0.08 | HE.1.0.17 | HE.1.0.20 | HE.1.0.20 | HE.1.0.24 | HE.1.0.45 | HE.1.0.45 | HE.1.0.45 | HE.1.50.45 |
HE.1.0.06.2 | HE.1.0.11 | HE.1.0.16 | HE.1.0.25 | HE.2.0.40 | HE.2.0.40 | HE.2.0.48 | HE.2.0.90 | HE.2.0.90 | HE.2.0.90 | HE.2.0.90 |
HE.1.0.08 | HE.1.0.16 | HE.1.0.24 | HE.2.0.34 | HE.3.0.60 | HE.3.0.60 | HE.3.0.72 | HE.3.0.135 | HE.3.0.135 | HE.3.0.135 | HE.3.0.135 |
HE.1.0.16 | HE.1.0.22 | HE.2.0.32 | HE.2.0.50 | HE.4.0.80 | HE.4.0.80 | HE.4.0.96 | HE.4.0.180 | HE.4.0.180 | HE.4.0.180 | HE.4.0.180 |
HE.1.0.22 | HE.2.0.32 | HE.2.0.48 | HE.3.0.75 | HE.5.0.100 | HE.5.0.100 | HE.5.0.120 | HE.5.0.225 | HE.5.0.225 | HE.5.0.225 | HE.5.0.225 |
HE.1.0.27 | HE.2.0.44 | HE.4.0.64 | HE.4.0.100 | HE.6.0.120 | HE.6.0.120 | HE.6.0.144 | HE.6.0.270 | HE.6.0.270 | HE.6.0.270 | HE.6.0.270 |
HE.2.0.32 | HE.2.0.54 | HE.3.0.72 | | | HE.4.0.160 | HE.4.0.192 | HE.7.0.315 | HE.7.0.315 | HE.7.0.315 | HE.7.0.315 |
| | | | | HE.5.0.200 | HE.5.0.240 | HE.8.0.360 | HE.8.0.360 | HE.8.0.360 | HE.8.0.360 |
Присоединительные диаметры патрубков элементов
| | 02 | 03 | 05 | 07 | 09 | 15 | 20 | 30 | 40 | 60 | 80 | 110 | 130 |
HW.1 | Входной / выходной коллектор | - | - | - | - | - | 11/2” | 11/2” | 2” | 21/2” | 21/2” | 21/2” | 2x3" | 2x3" |
HW.21 | Входной / выходной коллектор | - | - | - | - | - | 11/2” | 11/2” | 2” | 21/2” | 21/2” | 21/2” | 2x3" | 2x3" |
HW.2 | Входной / выходной коллектор | 1” | 1” | 1” | 1” | 1” | 11/2” | 11/2” | 2” | 21/2” | 21/2” | 21/2” | 2x3" | 2x3" |
HW.3,CW.3, RGI_.3, RGO_.3 | Входной / выходной коллектор | 1” | 1” | 1” | 1” | 1” | 2” | 2” | 21/2” | 3” | 3” | 3” | 2x3 1/2" | 2x3 1/2" |
HW.4,CW.4, RGI_.4, RGO_.4 | Входной / выходной коллектор | 1” | 1” | 1” | 1” | 1” | 2” | 2” | 21/2” | 3” | 3” | 3” | 2x3 1/2" | 2x3 1/2" |
CF.3 | Жидкостная линия, мм | 16 | 16 | 16 | 16 | 16 | 2x28 | 2x28 | 2x28 | 2x28 | 2x35 | 4x28 | - | - |
Газовая линия, мм | 16 | 16 | 22 | 22 | 22 | 2x42 | 2x42 | 2x42 | 2x42 | 2x54 | 4x42 | - | - |
Количество контуров | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 4 | - | - |
CF.4 | Жидкостная линия, мм | 16 | 16 | 16 | 16 | 16 | 2x28 | 2x28 | 2x28 | 2x35 | 4x28 | 4x28 | - | - |
Газовая линия, мм | 16 | 16 | 22 | 22 | 22 | 2x42 | 2x42 | 2x42 | 2x54 | 4x42 | 4x42 | - | - |
Количество контуров | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 4 | 4 | - | - |
CW., CF., RX., RGO | Патрубок слива конденсата, мм | Ду15 | Ду40 |
WP. | Подпитка | - | 1/2" | 2x1/2" |
Слив | - | 3/4" | 2x3/4" |
