Агрегаты воздушно-отопительные типа LM Vektor могут эксплуатироваться в условиях умеренного (У) климата, категории размещения 3 по ГОСТ 15150-69. Воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88, с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.

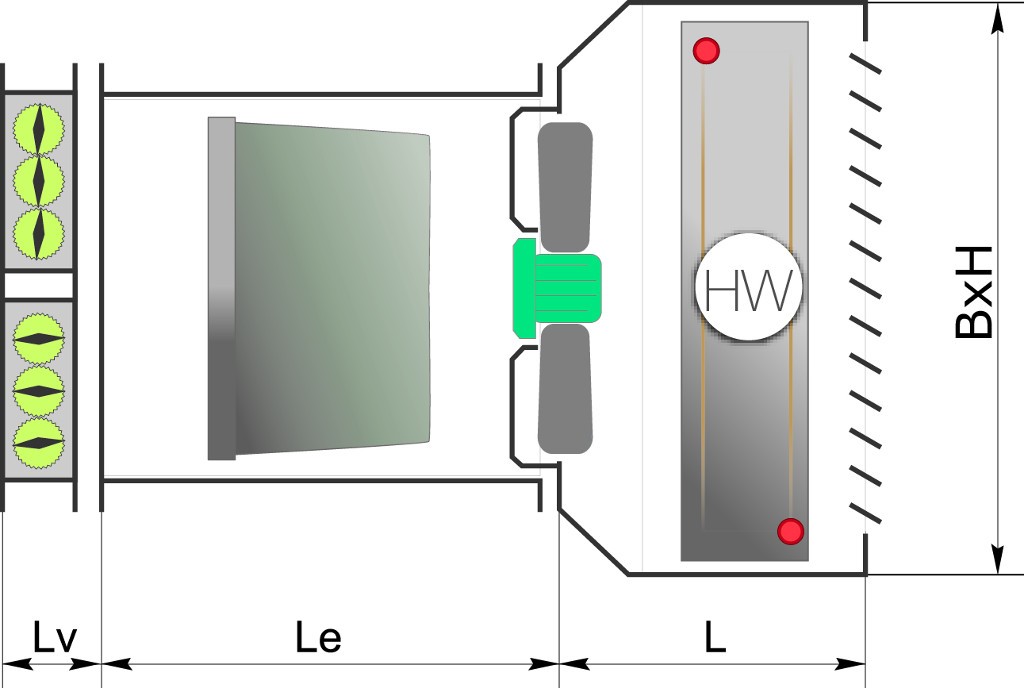

Воздушно-отопительные агрегаты LM Vektor выполнены из оцинкованного стального листа и состоят из воздухонагревателя (калорифера) серии HW, высокоэффективного осевого вентилятора с двигателем с внешним ротором EBMPAPST HyBlade и нерегулируемого воздухораспределителя (жалюзи).
Дополнительно агрегат может комплектоваться:
- Модуль фильтра EG.4 грубой очистки (Le=350 мм)
- Воздушный клапан V.1 (LV=200 мм)
Регулирование производительности
Производительность АВО LM Vektor можно регулировать изменением скорости вращения двигателя с помощью трансформаторного регулятора IT, либо посредством симисторного регулятора IS, тем самым обеспечивая регулировку оборотов рабочего колеса вентилятора.
SA.A1L Пульт управления агрегатом воздушного отопления
Настенный термостат, встроенный регулятор температуры +5...+30 °С, встроенный датчик температуры, переключатель вкл/выкл, индикатор с независимым подключением, защита IP20
/VB.2x.08L Клапан водяной двухходовой с электроприводом
Вентиль седельный двухходовой
- KVS = 8
- Температура теплоносителя +5 °С...+95 °С
- Присоединение DN ¾"
- Max рабочее давление 16 Бар
Привод термоэлектрический двухпозиционный
- Питание 230 В
- Время полного открытия/закрытия – 2,5 / 5 мин
- Потребляемая мощность – не более 1,8 Вт
- Степень защиты IP44
Режимы управления агрегатами воздушного отопления
Режим воздушного отопления:
- PRUF /SA.A1L /VA.2x.08L
Режим воздушного отопления с подмесом наружного воздуха, дискретное управление:
- PRUF /SA.A1L /VB.2x.08L /SА.MN.230 /A.2x.S.15 /DA.K_ /DP.R
Режим воздушного отопления с подмесом наружного воздуха, плавное управление:
- PRUF /SA.A1L /VB.2x.08L /SА.MN.24 /A.010.S.15 /SM.010 /DA.K_ /DP.R
Режим приточной установки, прямоток или рециркуляция:
- стандартный комплект управления приточной установкой
/SA.MN.230 Модуль управления АВО с дискретным подмесом и приводами 2х / 230 В
/SA.MN.24 Модуль управления АВО с плавным подмесом и приводами 0-10 В / 24 В
- «вкл-выкл» вентилятора – напрямую или через регулятор скорости;
- управление водяным нагревателем;
- подключение водяного клапана с электроприводом /VB.2x.04;
- отработка угроза замерзания теплообменника (по сигналу капиллярного или водяного термостатов), выключение вентилятора, закрытие притока, открытие водяного клапана;
- управление подмесом наружного воздуха;
- подключение привода рециркуляции 220 В или 24 В;
- «вкл-выкл» рециркуляции – перевод клапана рециркуляции в фиксированное положение (для дискретного управления), или задание положения ручным позиционером (для плавного управления);
- индикация засорения фильтра.
