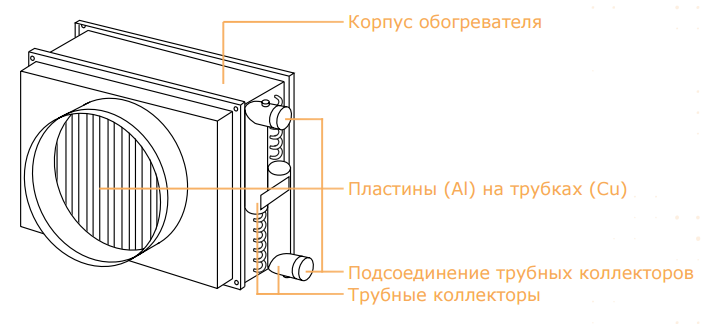

Водяные нагреватели HW представлены девятью типоразмерами. Стандартно нагреватели выпускаются двухрядные (W2) и трехрядные (W3), благодаря чему можно более точно подобрать калорифер с необходимой мощностью. Корпус канального нагревателя выполнен из оцинкованной стали. Теплообменная поверхность образована рядами медных трубок, гофрированными пластинами из алюминиевой фольги. Применяемые материалы обеспечивают высокую эффективность, надежность и долговечность работы канальных нагревателей.
Для улучшения процесса передачи теплоты трубки расположены в шахматном порядке. Коллекторы нагревателя выполнены из стальных или медных труб. Собирающие коллекторы нагревателей имеют патрубки для подключения к источнику теплоснабжения. Диаметр патрубков G1. У каждого коллектора нагревателя в верхней и нижней части есть специальные резьбовые отверстия, которые при поставке заглушены резьбовыми пробками. Данные отверстия используются для сервисных работ (слив воды, выпуск воздуха), а также монтажа резьбовых погружных температурных датчиков для контроля температуры теплоносителя.
Максимально допустимая температура теплоносителя 130 °С при максимальном давлении 1,6 Мпа; 150 °С при максимальном давлении 1 МПа.
Водяные нагреватели устанавливаются в любом положении, позволяющем провести их обезвоздушивание. Для предотвращения загрязнения нагревателя необходимо перед ним установить воздушный фильтр. Нагреватели следует подключать по принципу противотока. То есть холодный воздух должен встречаться с обратным теплоносителем, а на выходе из нагревателя воздуху передает теплоту прямой, наиболее горячий теплоноситель. Данный принцип более эффективен, так как наличествует большая среднелогарифмическая разность температур. Например, при противотоке в некоторых ситуациях можно достичь температуры воздуха на выходе больше, чем температура воды на выходе, чего невозможно никогда достичь при прямотоке.

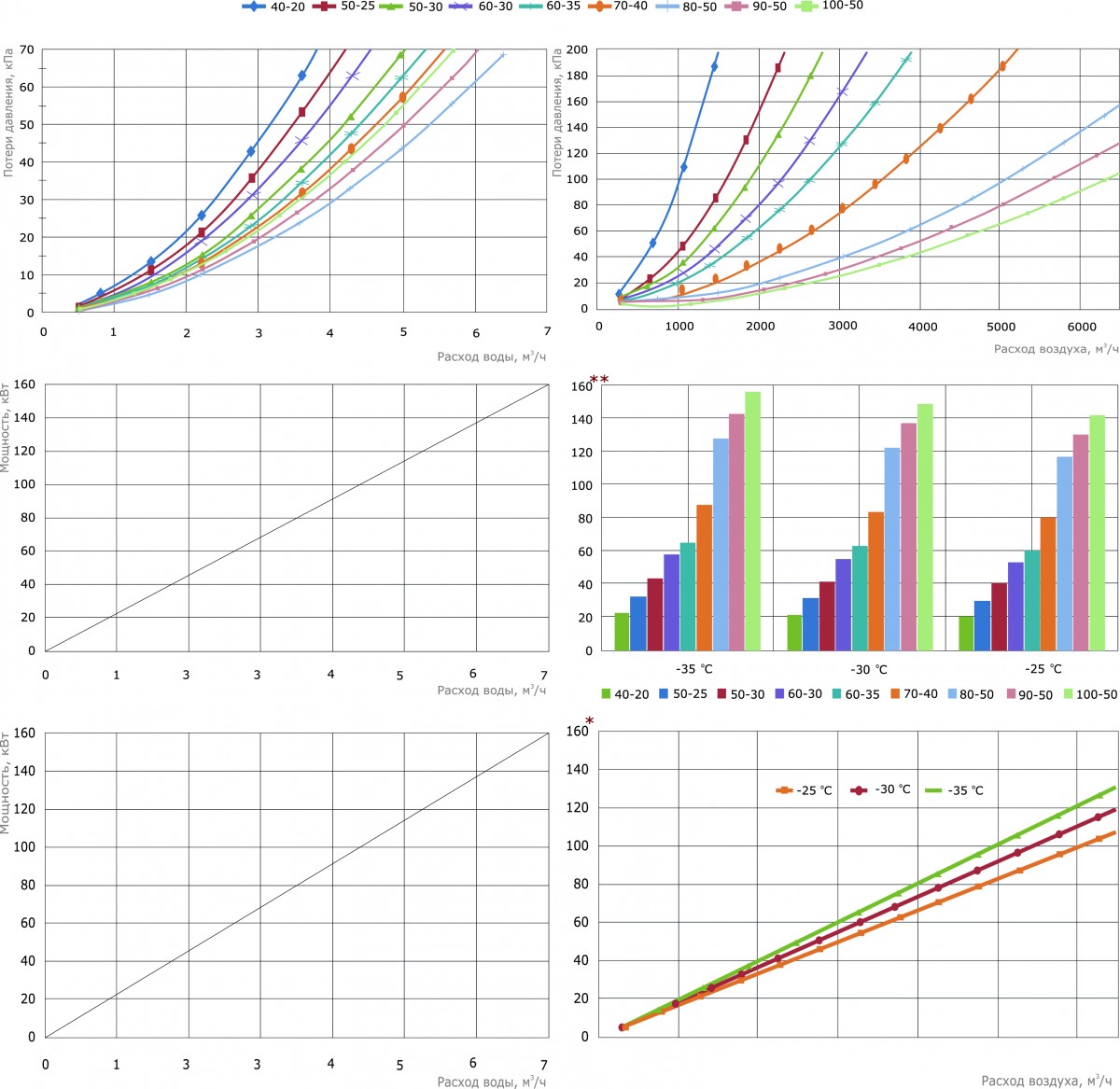

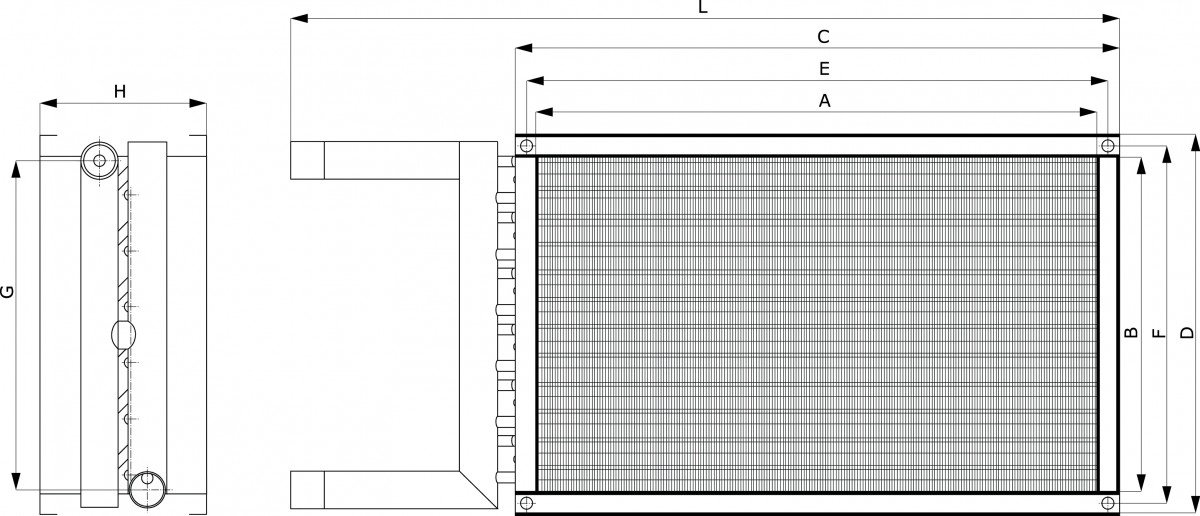

Технические характеристики
A, мм | В, мм | С, мм | D, мм | E, мм | F, мм | H, мм | L, мм | G, мм | Beс, кг | V, л | Коллекторы | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
LM Duct Q 40-20/HW.2 | 400 | 200 | 440 | 240 | 420 | 220 | 150 | 640 | 188,5 | 6 | 0,68 | G1” |
LM Duct Q 40-20/HW.3 | 400 | 200 | 440 | 240 | 420 | 220 | 150 | 640 | 171,6 | 7 | 0,89 | G1” |
LM Duct Q 50-25/HW.2 | 500 | 250 | 540 | 290 | 520 | 270 | 150 | 740 | 234,5 | 7 | 0,97 | G1” |
LM Duct Q 50-25/HW.3 | 500 | 250 | 540 | 290 | 520 | 270 | 150 | 740 | 231,5 | 9 | 1,3 | G1” |
LM Duct Q 50-30/HW.2 | 500 | 300 | 540 | 340 | 520 | 320 | 150 | 740 | 294 | 7 | 1,16 | G1” |
LM Duct Q 50-30/HW.3 | 500 | 300 | 540 | 340 | 520 | 320 | 150 | 740 | 278,5 | 10 | 1,56 | G1” |
LM Duct Q 60-30/HW.2 | 600 | 300 | 640 | 340 | 620 | 320 | 150 | 840 | 294 | 8 | 1,31 | G1” |
LM Duct Q 60-30/HW.3 | 600 | 300 | 640 | 340 | 620 | 320 | 150 | 840 | 278,5 | 12 | 1,78 | G1” |
LM Duct Q 60-35/HW.2 | 600 | 350 | 640 | 390 | 620 | 370 | 150 | 840 | 344 | 9 | 1,53 | G1” |
LM Duct Q 60-35/HW.3 | 600 | 350 | 640 | 390 | 620 | 370 | 150 | 840 | 331,5 | 13 | 2,1 | G1” |
LM Duct Q 70-40/HW.2 | 700 | 400 | 740 | 440 | 720 | 420 | 150 | 940 | 394,5 | 11 | 1,94 | G1” |
LM Duct Q 70-40/HW.3 | 700 | 400 | 740 | 440 | 720 | 420 | 150 | 940 | 381,5 | 15 | 2,67 | G1” |
LM Duct Q 80-50/HW.2 | 800 | 500 | 840 | 540 | 820 | 520 | 150 | 1040 | 495,5 | 14 | 2,68 | G1” |
LM Duct Q 80-50/HW.3 | 800 | 500 | 840 | 540 | 820 | 520 | 150 | 1040 | 481,5 | 16 | 3,7 | G1” |
LM Duct Q 90-50/HW.2 | 900 | 500 | 960 | 560 | 930 | 530 | 150 | 1160 | 489,5 | 16 | 2,93 | G1” |
LM Duct Q 90-50/HW.3 | 900 | 500 | 960 | 560 | 930 | 530 | 150 | 1160 | 476 | 18 | 4,07 | G1” |
LM Duct Q 100-50/HW.2 | 1000 | 500 | 1060 | 560 | 1030 | 530 | 150 | 1250 | 495,5 | 19 | 3,16 | G1” |
LM Duct Q 100-50/HW.3 | 1000 | 500 | 1060 | 560 | 1030 | 530 | 150 | 1260 | 481,5 | 20 | 4,44 | G1” |
