Предназначены для защиты производственных помещений, логистических центров, цехов, автосервисов, гаражей, складов от попадания холодного воз- духа в зимний период и теплого воздуха в летний период посредством созда- ния аэродинамического барьера.
Создаваемый воздушно-тепловой завесой аэродинамический барьер эффек- тивно отделяет помещения от внешней среды, таким образом снижая тепло- вые потери в помещении, что существенно сокращает затраты как на отопле- ние в зимнее время года, так и на охлаждение в летнее.
Тепловая воздушная завеса не только разделяет зоны, которые имеют разную температуру, но и препятствует проникновению в помещение пыли, различ- ных насекомых и неприятных запахов.
Преимущества
При правильном подборе, качественной установке и грамотной эксплуатации тепловые завесы значительно экономят энергоресурсы при поддержании температурного комфорта.
- Максимальная площадь проёма перекрываемого одной завесой составляет 18 м2;
- Производительность от 2100 м3/ч до 10000 м3/ч;
- Исполнение щели, как по узкой, так и по широкой стороне секции;
- Тип исполнения: с водяным воздухонагревателем (HW.2), с электрическим воздухонагревателем (HE.), без нагрева, из нержавеющей стали (спецзаказ);
- Универсальная сборно-разборная конструкция на базе прямоугольного канального оборудования;
- Длина щелевой секции до 5 м;
- Фильтр G3 (EU3);
- Два варианта исполнения завесы в зависимости от мощности и стоимости: XP, ST;
- Щелевая секция;
- Заглушка торцевая.
Щелевые секции производятся из оцинкованной стали с длиной щели 1 или 1,5 м.
Конструкция и материалы
Воздушные завесы LuftMeer обладают универсальной сборно-разборной конструкцией на базе прямоугольного канального оборудования LM Duct Q, оснащаются в зависимости от исполнения следующими типовыми элементами:
- заборная решетка;
- воздушный фильтр EG.3;
- водяной воздухонагреватель /HW.2;
- электрический воздухонагреватель /HE.
В зависимости от варианта монтажа (над дверным проёмом, сбоку, с отводом) тепловые завесы делятся на горизонтальные и вертикальные. Монтаж промышленной воздушно-тепловой завесы следует осуществлять так, чтобы длина воздушной щели была равна ширине, либо высоте проема, в зависимости от расположения завесы. При этом желательно, чтобы длина щели превышала ширину, либо высоту проема. Это ослабит влияние внешних факторов на струю нагнетаемого воздуха. Воздушно-тепловые завесы следует монтировать максимально близко к проему. В случае, если в составе завесы имеется водяной калорифер, его необходимо располагать таким образом, чтобы обеспечить его обезвоздушивание. Завесы поставляются в разобранном виде. Сборка осуществляется на объекте.
Варианты установки воздушных завес

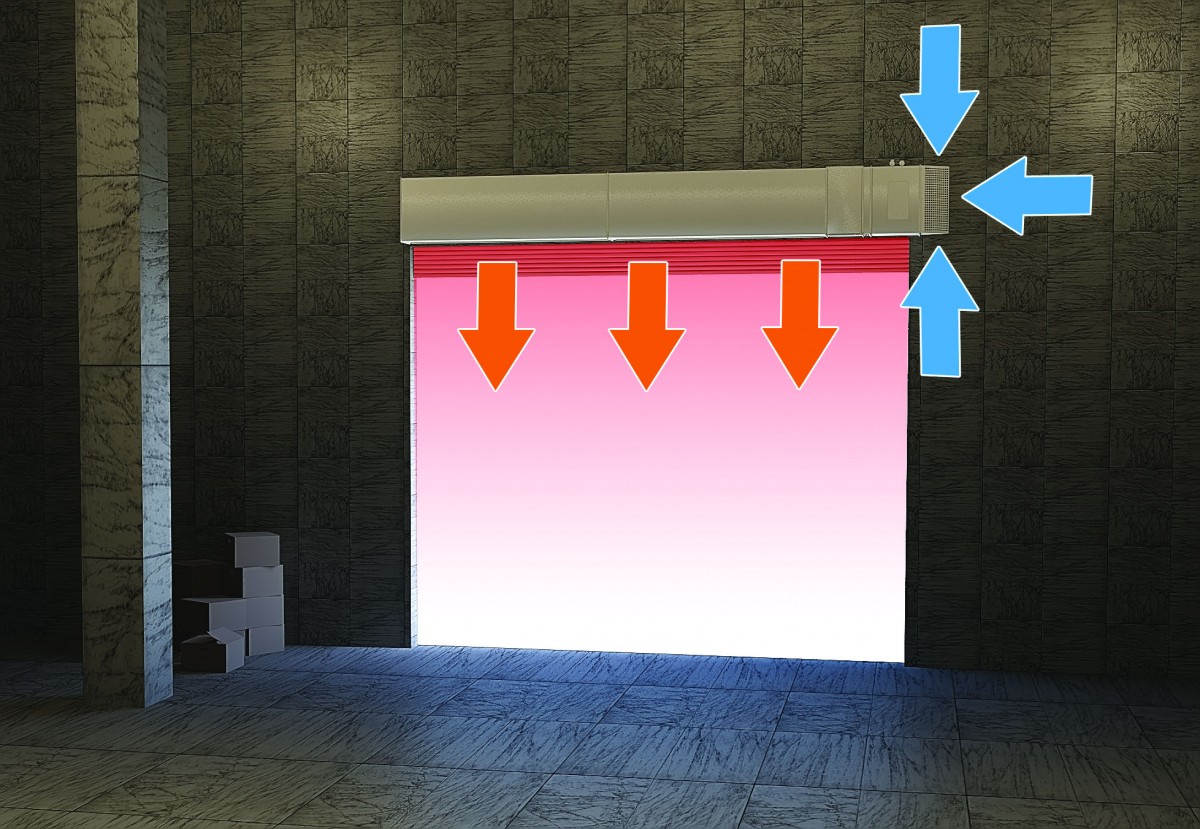

Горизонтальная установка

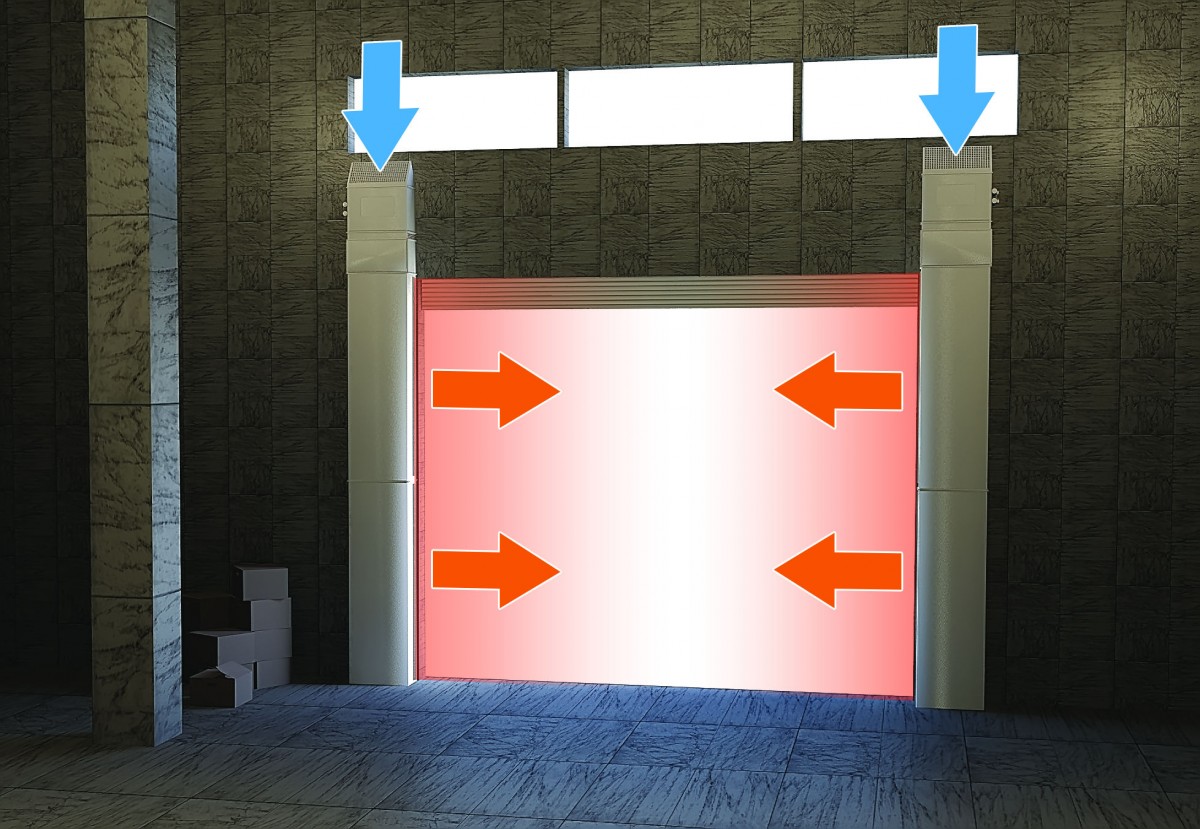

Вертикальная установка. Большая площадь проема

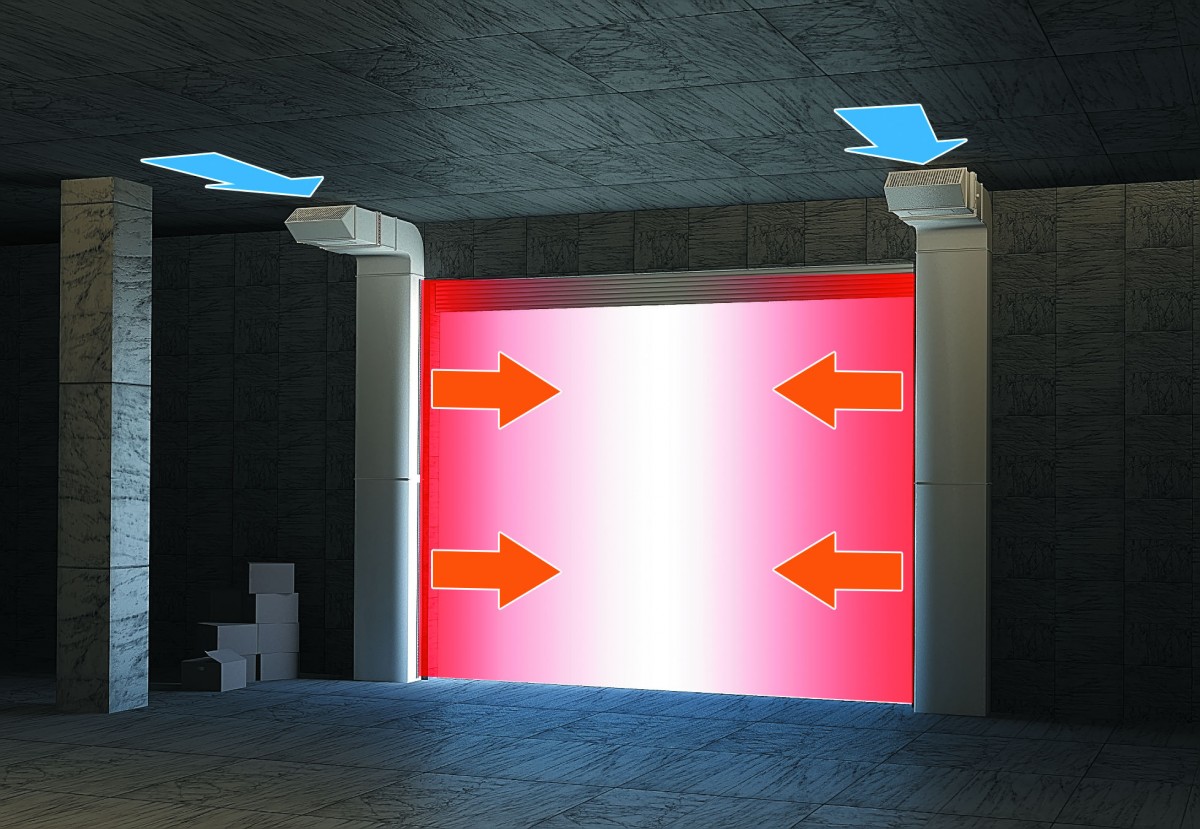

Вертикальная установка с поворотным элементом

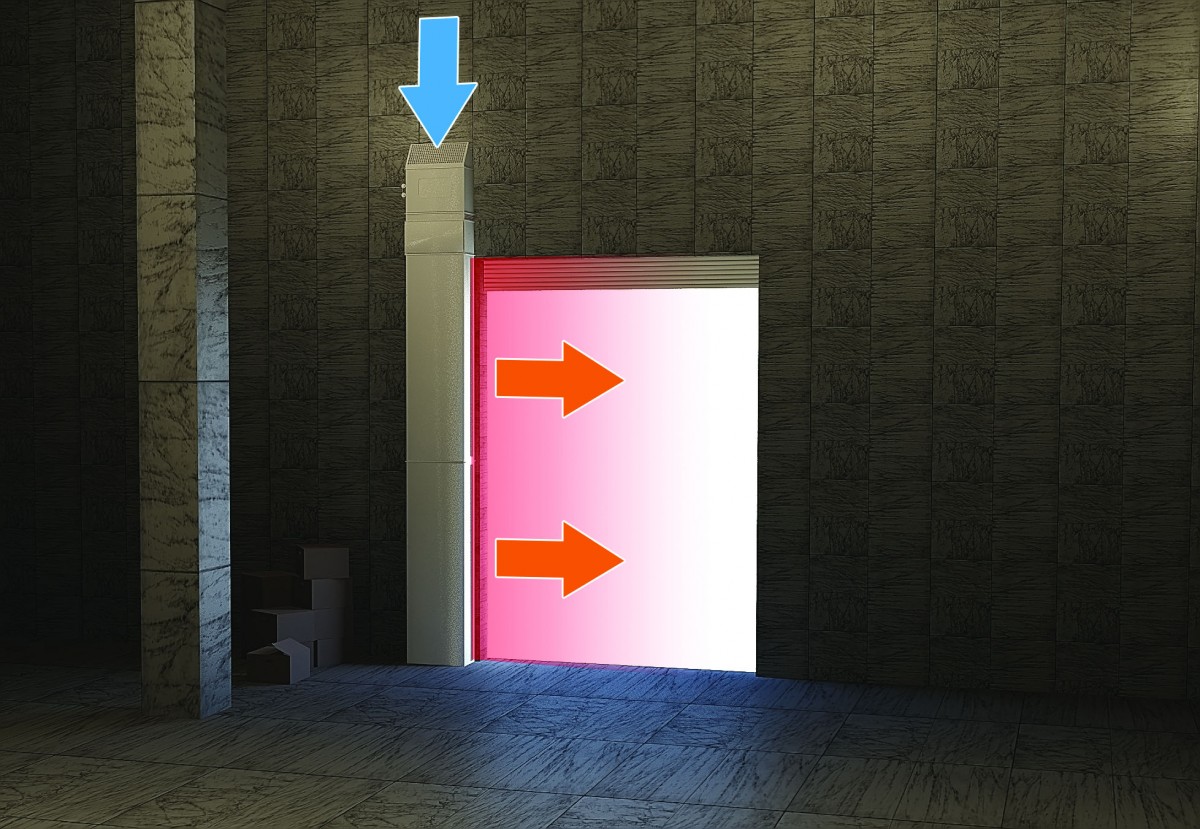

Вертикальная установка. Малая площадь проема

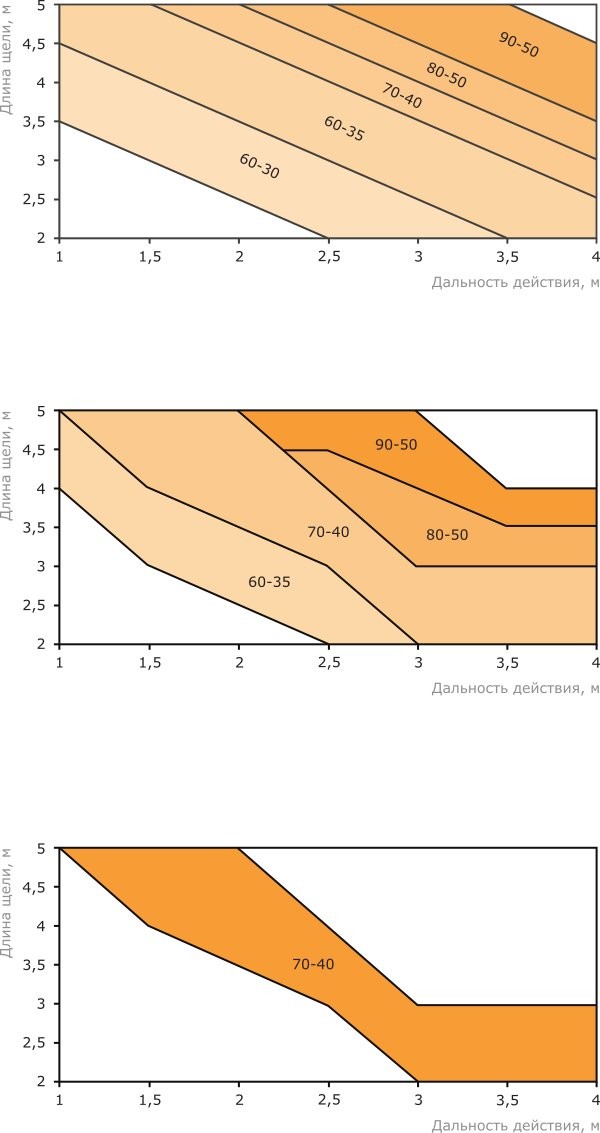

Технические характеристики
| Исполнение | Storm ST | ||||
|---|---|---|---|---|---|
| Типоразмер | 60-35 | 70-40 | 80-50 | 90-50 | |
| Вентилятор | /FF.E31.4D | /FF.E35.4D | /FB.E50.4D | /FB.E56.4D | |
| Максимальный расход воздуха, м3/ч | 4200 | 6300 | 7100 | 9250 | |
| Электропитание | |||||
| Номинальная мощность двигателя вентилятора, кВт | 2,18 | 4,36 | 1,43 | 2,38 | |
| Номинальная сила тока вентилятора, А | 3,9 | 8 | 3 | 5 | |
| Мощность электрического нагревателя, кВт | 24 | 32 | 32 | 48 | |
| Сила тока электрического нагревателя, А | 36,5 | 48,6 | 48,6 | 72,9 | |

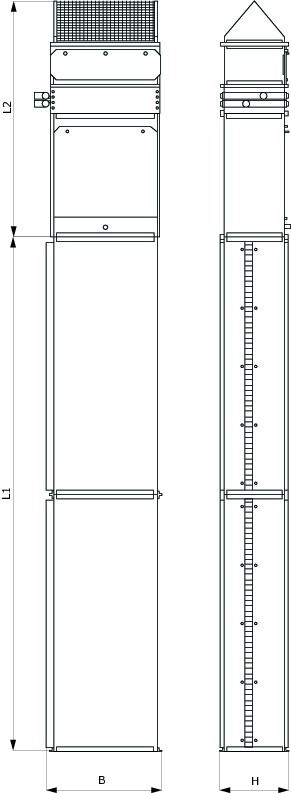

| B, ширина, мм | 600 | 700 | 800 | 900 | |
| H, высота, мм | 350 | 400 | 500 | 500 | |
| L1, длина щелевых секций, мм | от 2000 до 5000 | ||||
| L2(N), блок обработки воздуха без обогрева, мм | 870 | 950 | 1000 | 1000 | |
| L2(HW), блок обработки воздуха с водяным нагревом, мм | 1170 | 300 | 300 | 300 | |
| L2(HE), блок обработки воздуха с электронагревом, мм | 1670 | 1650 | 1700 | 1900 | |
| Исполнение | Storm XP | ||||
|---|---|---|---|---|---|
| Типоразмер | 60-30 | 60-35 | 70-40 | 80-50 | 90-50 |
| Вентилятор | /FP.C28.007T2 | /FP.C31.011T2 | /FP.C35.022T2 | /FP.C35.022T2 | /FP.C40.040T2 |
| Максимальный расход воздуха, м3/ч | 3100 | 4200 | 6300 | 7100 | 9400 |
| Электропитание | 3~380В | ||||
| Номинальная мощность двигателя вентилятора, кВт | 0,75 | 1,1 | 2,2 | 2,2 | 4 |
| Номинальная сила тока вентилятора, А | 1,8 | 2,5 | 4,8 | 4,8 | 8,1 |
| Мощность электрического нагревателя, кВт | 24 | 24 | 32 | 32 | 48 |
| Сила тока электрического нагревателя, А | 36,5 | 36,5 | 48,6 | 48,6 | 72,9 |
| B, ширина, мм | 600 | 600 | 700 | 800 | 900 |
| H, высота, мм | 300 | 350 | 400 | 500 | 500 |
| L1, длина щелевых секций, мм | от 2000 до 5000 | ||||
| L2(N), блок обработки воздуха без обогрева, мм | 650 | 650 | 750 | 800 | 850 |
| L2(HW), блок обработки воздуха с водяным нагревом, мм | 950 | 950 | 1050 | 1100 | 1150 |
| L2(HE), блок обработки воздуха с электронагревом, мм | 1450 | 1450 | 1450 | 1500 | 1750 |
Автоматика
В зависимости от состава воздушной завесы LM Storm автоматика может быть:
- Завеса водяная или без нагрева: /SOC.3T._.1P4;
- Завеса электрическая, электрокалорифер 1 ступень: /SOC.3T._.3D1._;
- Завеса электрическая, электрокалорифер 2 ступени: /SOC.3T._.3D2._;
- Завеса электрическая, электрокалорифер 3 ступени: /SOC.3T._.3D3._.
