Регулирующие заслонки для круглых каналов применяются в системах вентиляции и кондиционирования воздуха и предназначены для перекрытия вентиляционного канала и регулирования расхода воздуха.
Конструкция и материалы
- Заслонки V.1 представлены шестью типоразмерами.
- Корпус и поворотная пластина заслонки изготовлены из оцинкованного стального листа.
- Резиновый уплотнитель на кромке поворотной пластины препятствует ее примерзанию к корпусу в зимний период, а также обеспечивает герметичное перекрытие канала.
- В стандартную комплектацию входит ручной привод с фиксатором угла открытия.
- Поворотный шток квадратного сечения со стороной 8 мм обеспечивает надежную фиксацию привода заслонки.
- Рабочий диапазон температур окружающего воздуха от -40°С до +70°С.
Регулирующие заслонки монтируются в любом положении.
Для монтажа электропривода на заслонку необходимо использовать специальную дополнительную подставку. При монтаже необходимо оставлять сервисное пространство для доступа к приводу заслонки.
Технические характеристики

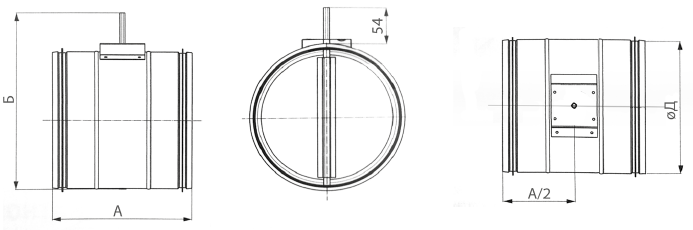

| Типоразмер | А, мм | Б, мм | Д, мм | Масса, кг |
|---|---|---|---|---|
| 100 | 200 | 168 | 100 | 0,36 |
| 125 | 200 | 193 | 125 | 0,52 |
| 160 | 200 | 228 | 160 | 0,73 |
| 200 | 200 | 268 | 200 | 1,02 |
| 250 | 260 | 328 | 250 | 1,49 |
| 315 | 260 | 383 | 315 | 2,10 |
