Его предназначение - обеспечивать:
- характеристику управления нагревом, по возможности приближенную к линейной;
- безопасную эксплуатацию нагревателя;
- совместную работу контура нагревателя с другими потребителями в сети.
Теплоноситель (вода или антифриз) протекающий через смесительный узел не должен содержать твёрдых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению материалов, из которых изготовлены элементы узла. Стандартные рабочие температуры теплоносителя не более 130 °С. При теплоносителе на обратной воде с температурой не более +110 °С.
Технические характеристики
| Наименование | Насос | Клапан с приводом для исполнения _.010 | Подсоединение к магистрали |
|---|---|---|---|
| /MUB.04.02._ | /P.1R.04 | /VR.002L/A.010.N.04L/VZ.0L | 1/2” |
| /MUB.04.04._ | /P.1R.04 | /VR.004L/A.010.N.04L/VZ.0L | 3/4” |
| /MUB.06.04._ | /P.1R.06 | /VR.004L/A.010.N.04L/VZ.0L | 3/4” |
| /MUB.06.06._ | /P.1R.06 | /VR.006L/A.010.N.04L/VZ.0L | 3/4” |
| /MUB.08.06._ | /P.1R.08 | /VR.006L/A.010.N.04L/VZ.0L | 3/4” |
| /MUB.08.10._ | /P.1R.08 | /VR.010L/A.010.N.04L/VZ.0L | 1” |
| /MUB.12.10._ | /P.1R.12 | /VR.010L/A.010.N.04L/VZ.0L | 1” |
| /MUB.12.16._ | /P.1R.12 | /VR.016L/A.010.N.04L/VZ.0L | 1” |
В основе конструкции смесительного узла::
- Циркуляционный насос служит для преодоления сопротивления теплообменника и компонентов самого узла регулирования.
- Шаровой трехходовой регулирующий клапан с сервоприводом управляется по сигналу 0..10 В; питание 24 В. Рабочая среда – холодная / горячая вода или водогликолевый раствор до 50%; тем- пература теплоносителя -10..+110 °С, потребляемая мощность – до 6 Вт, IP42.
Узлы регулирования калориферов предназначены для плавного изменения мощности водяных калори- феров и защиты от разморозки.

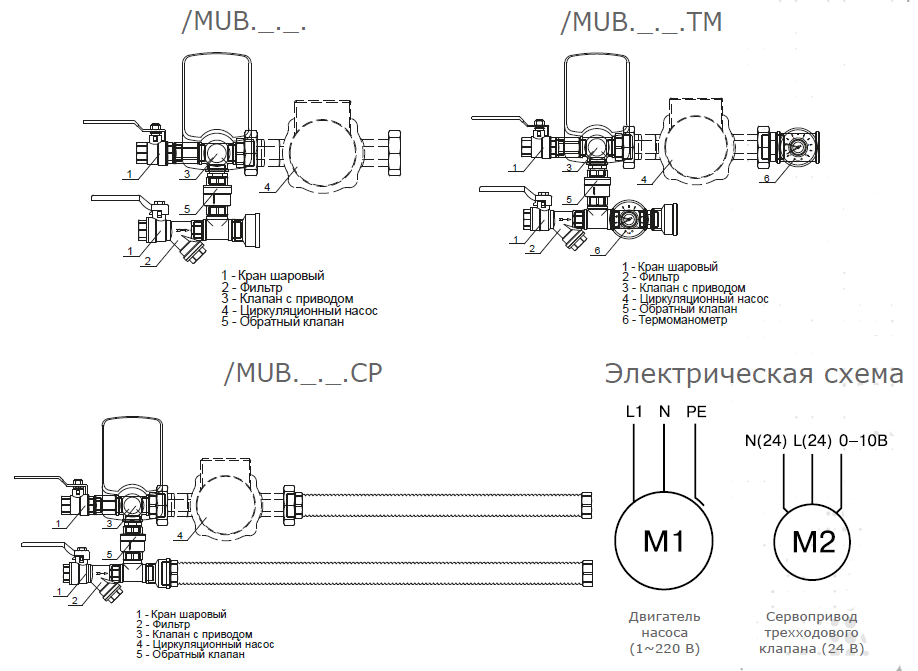

Шаровые краны (1) служат для отключения узла регулирования от тепловой сети (для проведения ремонтных работ). Сетчатый фильтр (2) защищает регулирующий клапан, циркуляционный насос и калорифер от попадания в них твердых частиц, способных повлиять на работоспособность узла. Регулирующий клапан с приводом (3) регулирует количество теплоносителя, поступающего из сети теплоснабжения в малый контур, образованный перемычкой, калорифером и соединяющими их трубопроводами.
На перемычке установлен обратный клапан (5) для предотвращения перетекания теплоносителя из подающей линии в обратную, минуя калорифер. Внутри малого контура установлен циркуляционный насос (4), который обеспечивает номинальный расход теплоносителя в малом контуре, а значит и через калорифер при любом положении регулирующего клапана. Регулирующий клапан обеспечивает поступление переменного количества теплоносителя из сети теплоснабжения в «малый» контур циркуляции. В точке соединения перемычки и подающей линии происходит подмес сетевого теплоносителя к уже циркулирующему в малом контуре. Вследствие этого температура теплоносителя в малом контуре изменяется и, как следствие, изменяется тепловая мощность воздухонагревателя.
В стандартных узлах регулирования воздухонагревателей MUB наиболее ответственные элементы - циркуляционный насос и регулирующий клапан установлены на обратной линии для снижения на них тепловой нагрузки. Такое конструктивное решение в сочетании с использованием высокотемпературной запорной арматуры обеспечивает высокую надежность и позволяет использовать узлы регулирования MUB для подключения воздухонагревателей к теплоносителю с температурным графиком 130/70 °C.
При монтаже требуется обеспечить свободное пространство со стороны подключения (к теплообменникам и источникам питания). Монтаж агрегата должен обеспечивать свободный доступ для обслуживания во время эксплуатации. С целью обеспечения надлежащего функционирования узел устанавливается так, чтобы вал мотора насоса находился в горизонтальном положении, а так же для исключения прямого попадание воды на электрические части изделия и конденсация влаги на них во время работы. Если теплоносителем является вода, узел устанавливается только внутри помещения, где поддерживается постоянная температура, которая не должна понизиться до точки замерзания. Установка в наружном помещении возможна только при использовании в качестве теплоносителя незамерзающих жидкостей (например, раствора этиленгликоля).
Смесительный узел следует монтировать в непосредственной близости от калорифера. Узел монтируется посредством соединения элементов гидравлической сети нержавеющими гибкими трубками. К шаровым запорным вентилям присоединяется трубопровод котлового контура.
Установка смесительного узла должна производиться таким образом, чтобы отстойник фильтра был направлен вниз, в противном случае грозит повышенное засорение сетки фильтра, которое повлечёт за собой снижение мощности обогревателя и риск его замерзания
