Модульные щиты управления. Серия /SK.

Щит управления вентиляционной установкой модульной серии /SK_ представляет собой аппликацию (набор) стальных компактных модулей, которые при монтаже необходимо разместить горизонтально в рекомендованном порядке, и соединить кабелями по прилагаемой схеме. Таким образом, щит управления будет представлять собой визуально единый блок с различным количеством секций (дверей).
  • новая степень универсальности модулей: оптимизация для поддержки на складе;
  • новый уровень функциональности: добавлены модули на Segnetix Pixel с универсальной конфигурируемой программой;
  • улучшена индикация и удобство эксплуатации: лампы, переключатели, единая клеммная колодка;
  • корпус из окрашенной стали: новый уровень промышленного исполнения;
  • новый модульный дизайн: стиль единого мультисекционного блока;
  • степень защиты IP31, по запросу IP54 и выше.

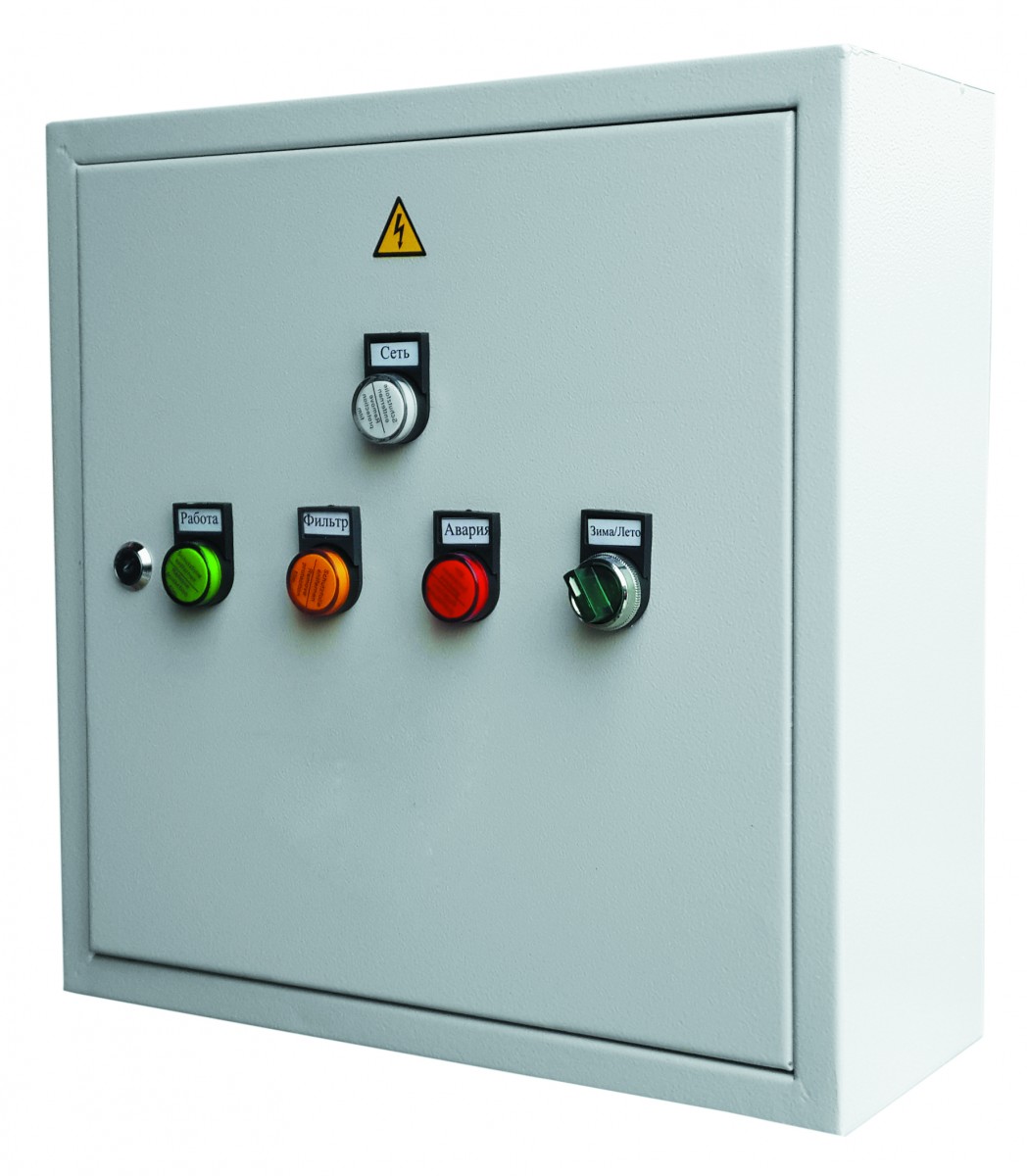

/SKZ-H.

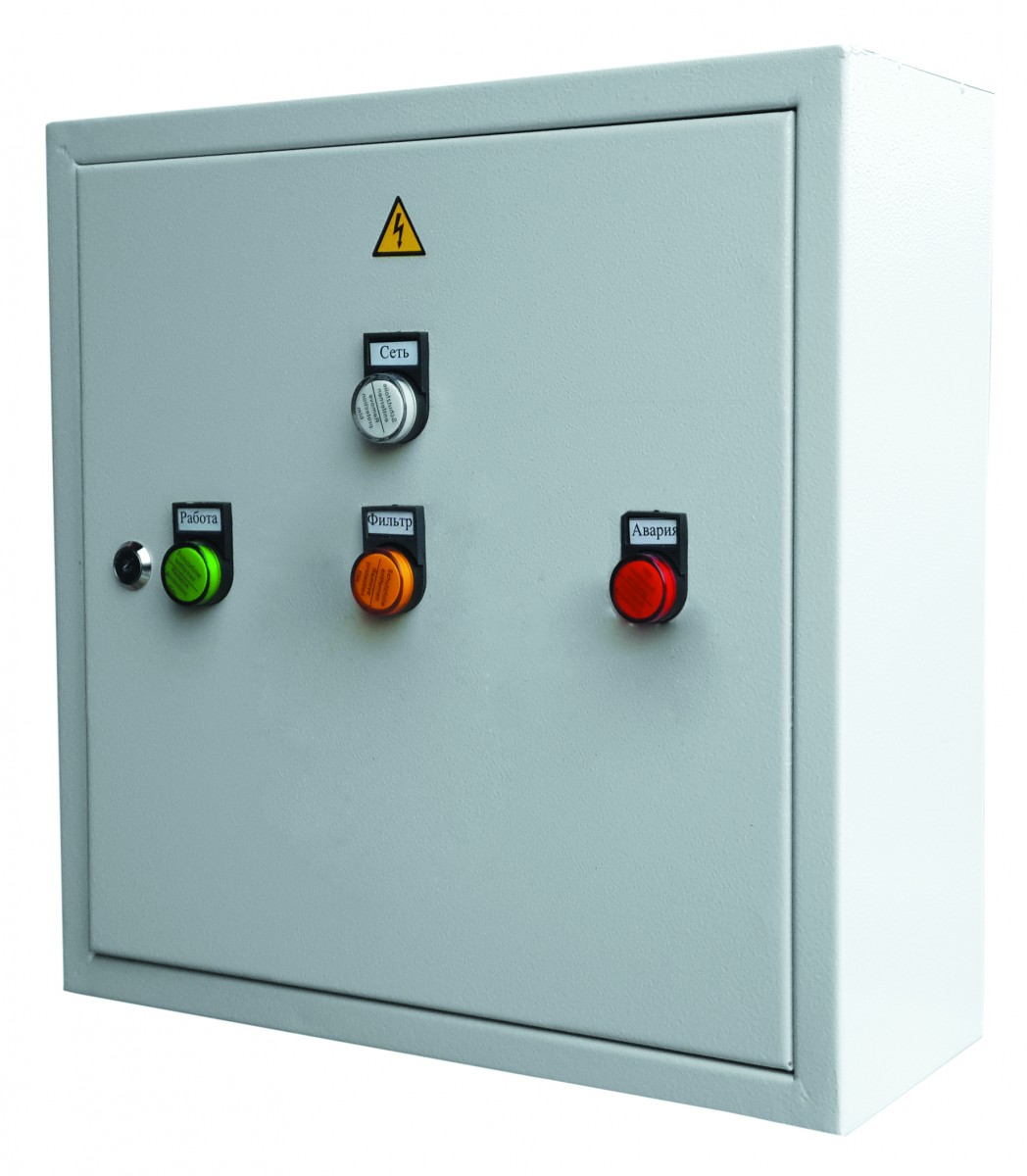

/SKZ-E.
Модуль управления вентиляционной установкой на основе контроллера с выносной панелью (необходима панель /SM.PZ)
/SKZ-M.Модуль управления вентиляционной установкой серии LM Duct R с электронагревом, без выносной панели

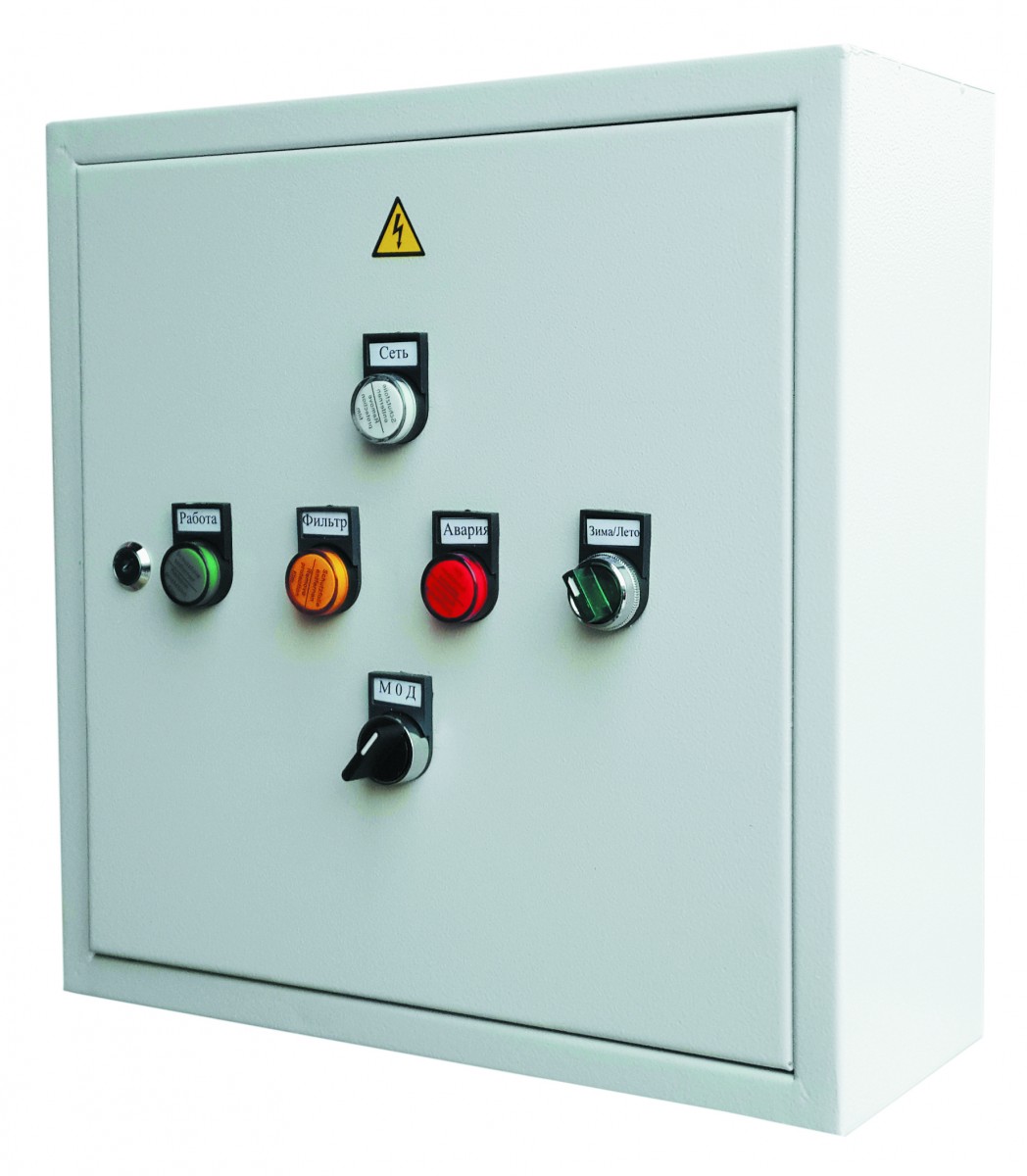

/SKP.Модуль управления вентиляционной установкой на основе контроллера Segnetix Pixel

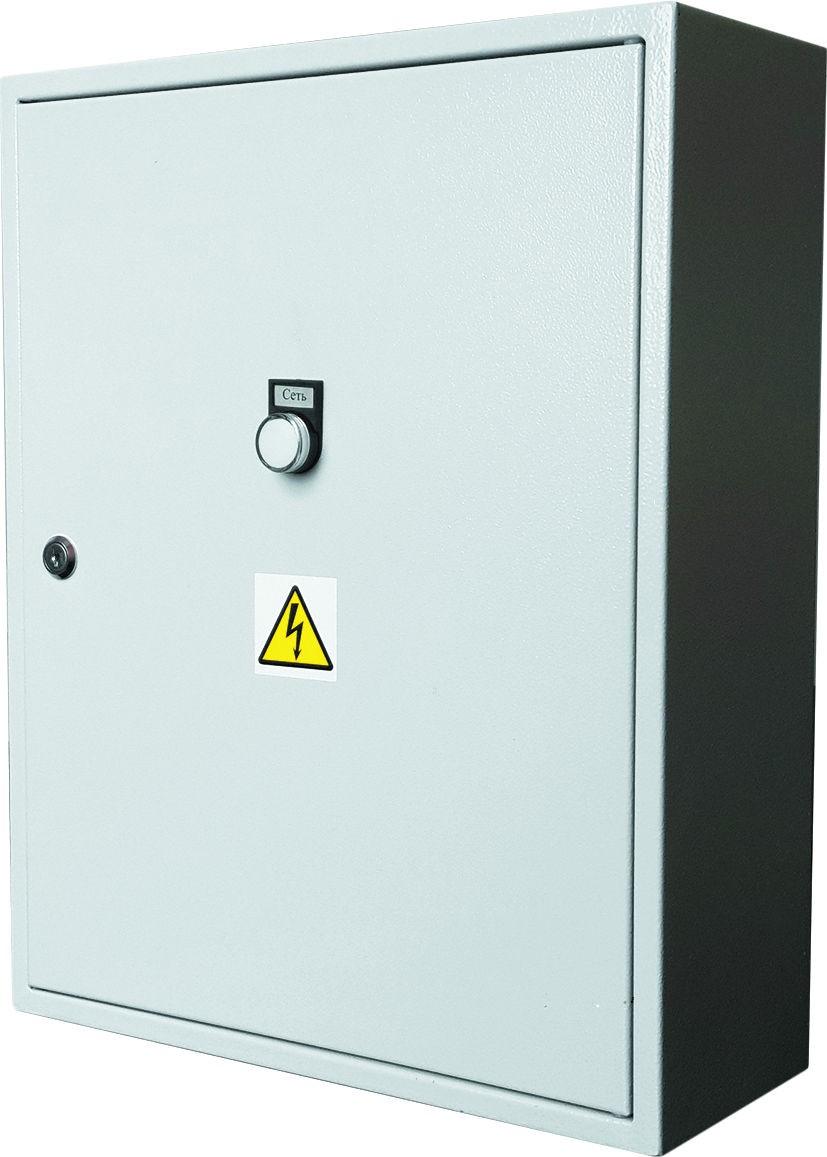

/SKZ-RF.xЛогический модуль управления резервным вентилятором (панель /SM.PZ не требуется)
Типоразмеры щитов для модулей123456
Габариты (высота х длина х глубина), см40х21x1540х40х1540х60х1540x40x2540х60x2580x65x25

Модули управления приточными и приточно-вытяжными установками

МОДУЛЬ /SKZ-H.X

МОДУЛЬ /SKZ-E.X

МОДУЛЬ /SKP.X

Технические характеристики

МодульТ/РФункционал
/SKZ-H.x2 Режим ЗИМА: нагреватель водяной, управление 0..10В, насос 1ф-220В-10А.
Режим ЛЕТО: охладитель водяной, управление 0..10В, или охладитель фреоновый, 1 или 2 ступени.
Ручное управление насосом гликолевого рекуператора через модуль SOM независимо от основного блока.
/SKZ-E.x2Режим ЗИМА: нагреватель электро плавный, через ШИМ (встроен в нагреватель), до 4 ступеней, или нагреватель электро дискретный, до 3 ступеней.
Режим ЛЕТО: охладитель водяной, управление 0..10В, или охладитель фреоновый, 1 ступень.
Ручное управление насосом гликолевого рекуператора через модуль SOM независимо от основного блока.
/SKP.x2Режим ЗИМА: нагреватель водяной, управление 0..10В, насос 1ф-220В-10А, или нагреватель электро плавный, через ШИМ (встроен в нагреватель), до 2 ступеней.
Режим ЛЕТО: охладитель водяной, управление 0..10В, или охладитель фреоновый, 1 ступень.
Регенератор роторный, управление 0..10В (через частотный преобразователь), или рециркуляция (как вторичный канал нагрева), плавно по сигналу 0..10В (привод /A.010.N._), или рекуператор пластинчатый с байпасом (как температурный канал, привод /A.010.N._), или рекуператор пластинчатый без байпаса (режим разморозки).
Ручное управление насосом гликолевого рекуператора через модуль SOM независимо от основного блока.

Управление вентиляторами и воздушными заслонками:

  • подача сигнала на синхронное дискретное управление приточным и вытяжным вентилятором (через внешний силовой модуль), а также электроприводом воздушной заслонки приточного и вытяжного воздуха (типы электроприводов – /A.2x.S._ или /A.2xE.S._ или /A.3x.N._).

Для модуля /SKP. приводы заслонок приточного и вытяжного воздуха обязательно должны быть с одинаковым питающим напряжением.

В случае необходимости управления модулем /SKZ-E. более чем тремя дискретными ступенями электронагрева, при возможности объединить ступени в равные по мощности группы количеством до 3 групп – возможно подключить каждую группу как одну ступень к более мощным модулям типа /SOM.E_ (например, канальным электронагревателем / HE.4.0.64 можно управлять как 2-ступенчатым нагревателем, сгруппировав ступени попарно, мощностью по 32 кВт каждая).

Переключение режимов «ЗИМА/ЛЕТО» осуществляется:

  • для модулей /SKZ – вручную с панели /SM.PZ;
  • для модулей /SKP – вручную, переключателем на модуле управления (пуск-стоп насоса водяного нагревателя, управление режимами работы контроллера и соответствующими режимам исполнительными механизмами).

Все решения предусматривают прогрев калорифера при пуске установки, перед запуском вентилятора и открытием воздушной заслонки.

Рекуператор пластинчатый с байпасом:

  • плавное управление как температурным каналом (через электропривод байпаса рекуператора, управление 0..10 В, питание 24 В);
  • режим разморозки рекуператора – по температурному датчику в вытяжном канале после рекуператора;
  • режим аварийной разморозки рекуператора (использование по желанию клиента), по датчику давления /DP.R, путем полного открытия байпаса (сигналом 10 В на привод байпаса, управление 0..10 В, питание 24 В).

Рекуператор пластинчатый без байпаса:

  • НЕОБХОДИМО применение частотного регулятора скорости приточного вентилятора;
  • управление как температурным каналом отсутствует;
  • режим разморозки рекуператора – по датчику давления /DP.R, путем отключения приточного вентилятора (сигналом 0 В с аналогового выхода контроллера, через частотный регулятор скорости приточного вентилятора, после продува ТЭН’ов в случае применения электронагрева).

Регенератор роторный:

  • плавное управление через частотный преобразователь (питание частотного преобразователя минуя щит управления), управление по датчику температуры воздуха в приточном канале после рекуператора, защита от обмерзания по датчику температуры воздуха в вытяжном канале после рекуператора (без применения датчика давления /DP.R);
  • контроль аварии электродвигателя ротора – по сигналу аварии от частотного преобразователя ротора, на контроллер модуля управления.

Насос 3ф~380 В:

  • через внешний силовой модуль /SOM.3T.

Управление и индикация:

  • питание на щит;
  • сигнал на включение системы;
  • переключение режима «Зима/Лето» (ручной пуск-стоп насоса, индикация режима) – только для /SKZ.H и /SKP.;
  • индикация засорения фильтра;
  • индикация аварии;
  • переключение «Пуск / Стоп / Дистанция» - только для /SKP.; для /SKZ. – управление с выносной панели;
  • клеммы для подключения внешней пожарной сигнализации типа «сухой контакт».

К модулям 1ф~220В могут быть подключены вентиляторы с биметаллическими термоконтактами, а к модулям 3ф~380В – подключение не предусмотрено, так как данные модули не содержат контакторов (для аварийного отключения вентиляторов при помощи управляющего сигнала)

Модули управления малыми вентиляционными установками с электрическим нагревом /SKZ-M.

Данные модули оптимизированы для управления установками серии LM DUCT R с электрическим нагревом.

МодульТ/РОписание
SKZ-M-F1.E1.HD1-1T1.02.3D1.16
SKZ-M-F1.E1.HD1-1T1.02.3D1.25
SKZ-M-F1.E1.HD1-1T1.02.3D1.32
2

Вентилятор до 2 А 1ф~220 В.

Электрический калорифер 1 ступень:
16 А – 1ф, 220 В, 3 кВт;
25 А – 3ф, 380 В, до 15 кВт;
32 А – 3ф, 380 В, до 18 кВт.

Встроенное трехступенчатое регулирование скорости вентилятора.

Выносная панель SM.PZ.

Модуль управления резервным вентилятором /SKZ-RF.

Модуль предназначен для управления основным и резервным вентиляторами, а также воздушными заслонками системы резервирования. Функционирование модуля должно осуществляться совместно с силовыми модулями управления основным и резервным вентиляторами (как отдельными, так и интегрированными в щит управления приточной установкой), посредством которых реализованы местное управление каждым из вентиляторов и дополнительная индикация их работы.

МодульТ/РОписание
/SKZ-RF.х 2

при выходе из строя основного вентилятора (контроль по датчику давления /DP.R) – осуществляется закрытие заслонок основного канала, открытие заслонок резервного канала, пуск резервного вентилятора;

при выходе из строя резервного вентилятора (контроль по датчику давления /DP.R) – осуществляется закрытие заслонок резервного канала, вывод сигнала аварии.

Управление и индикация

  • подача питающего напряжения на контроллер;
  • работа вентилятора основного;
  • работа вентилятора резервного (авария вентилятора основного);
  • авария обоих вентиляторов;
  • переключатель «Пуск / стоп / дистанция».
